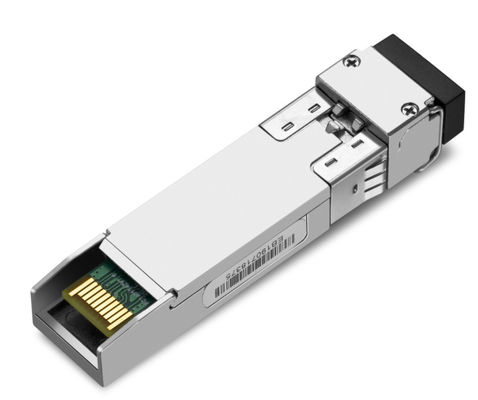

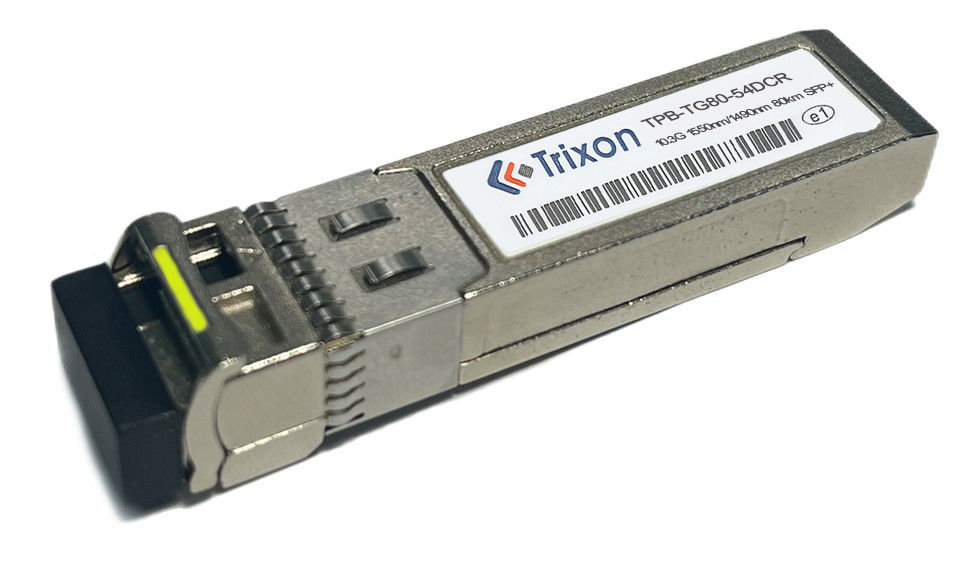

Il Trixon 10GE BIDI SFP+ 80km è un piccolo trasmettitore innescabile che supporta la comunicazione bidirezionale di dati a 10 Gigabit al secondo tramite fibra ottica.Con una distanza massima di trasmissione di 80 km, è conforme alla norma SFP+ Multi-Source Agreement (MSA) (SFF-8431).
Questo trasmettitore SFP+ contiene un'interfaccia serializzatore/deserializzatore (SerDes) integrata e funzioni di trasmissione/ricezione in fibra ottica in un modulo compatto e intercambiabile a caldo.Supporta il monitoraggio diagnostico digitale e le funzioni di identificazione seriale accessibili tramite l'interfaccia seriale standard a 2 fili definita dalla specifica SFP + MSA.
Il Trixon 10GE BIDI SFP+ 80km è fabbricato per essere conforme alla RoHS e privo di piombo, soddisfacendo i requisiti relativi ai materiali limitati della direttiva 2002/95/CE e della direttiva 2005/747/CE.Il suo piccolo fattore di forma innescabile, capacità ad alta velocità e portata estesa di 80 km ne fanno una soluzione ideale per applicazioni di interconnessione ottica a 10 GbE.
| Specificità | Dettagli |
|---|---|
| Tasso di dati operativi | 10.3Gbps |
| Distanza | Fino a 80 km |
| Fornitore di alimentazione | 3,3 V singolo |
| Interfaccia logica | TTL |
| Interfaccia del connettore | LC singolo bidirezionale |
| di larghezza superiore a 20 mm | - Sì, sì. |
| Norme conformi |
Specifica MSA SFP Telcordia GR-253-CORE IEEE802.3ae |
| Monitoraggio della diagnostica | Interfaccia del monitor diagnostico digitale compatibile con la SFF-8472 |
| Temperatura della cassa di funzionamento | 0°C a +70°C (standard) |
Parametri tecnici:
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità |
| Trasmettitore | |||||
| Lunghezza d'onda centrale | λc | 1540 | 1550 | 1560 | nm |
| 1480 | 1490 | 1500 | nm | ||
|
Modalità laterale Rapporto di soppressione |
SMSR | 30 | - | - | dB |
| Larghezza spettrale (-20dB) | Δλ | - | - | 1 | nm |
| Potenza media di uscita*nota3 | Pout | -1 | - | 4 | dBm |
| Rapporto di estinzione | Pronto soccorso | 6.5 | - | - | dB |
| Potenza media del trasmettitore OFF | Pout-off | - | - | - Trenta | dBm |
| Intensità relativa del rumore | RIN | - | - | -128 | dB/Hz |
| Occhio ottico di uscita | Conforme alla norma IEEE802.3ae-2005 | ||||
| Ricevitore | |||||
| Lunghezza d'onda centrale | λc | 1480 | 1490 | 1500 | nm |
| 1540 | 1550 | 1560 | nm | ||
| Sensibilità del ricevitore*nota4 | SEN | - | - | - 23 anni | dBm |
| Sovraccarico del ricevitore | Pmax | -7 | - | - | dBm |
| Risparmio di capitale | DISCRIZIONE | - | - | - 24 | dBm |
| Dati di riferimento | Losa | - 38 anni. | - | - | dBm |
| L'isteresi di LOS | Loss | 0.5 | - | dB | |
