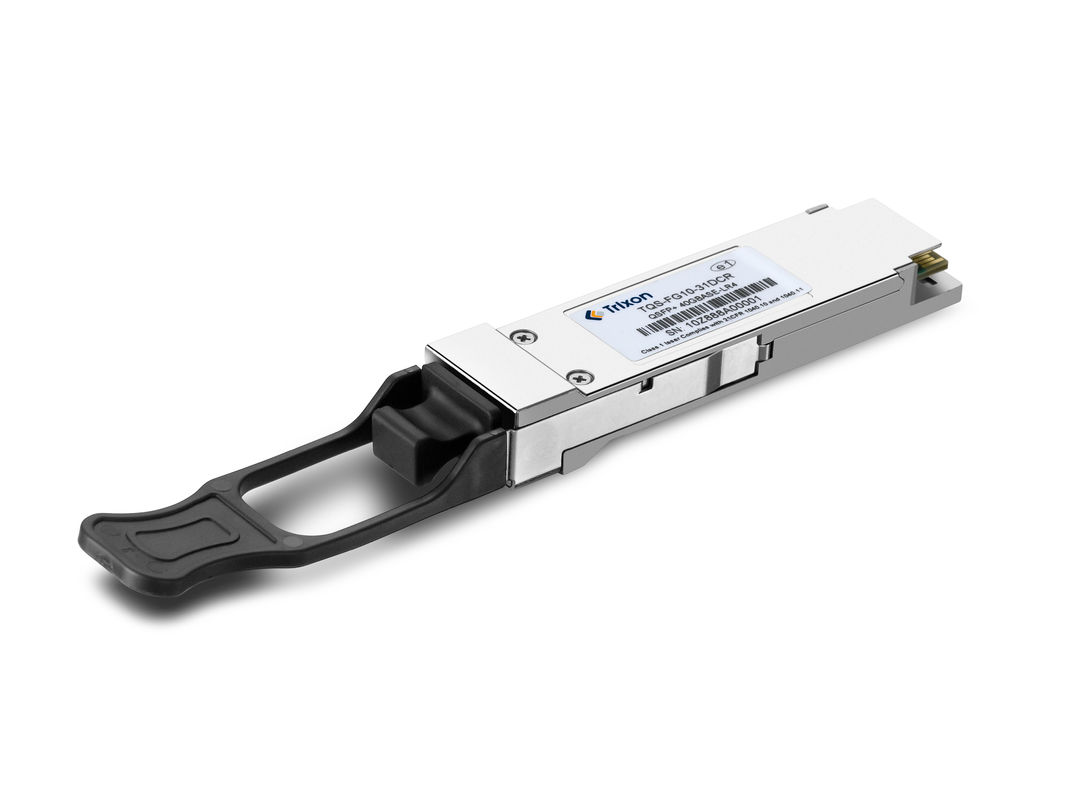

Si tratta di un modulo ottico ad alta velocità di 40 Gbps, progettato con 4 corsie, ciascuna corsia è di 10 Gbps, e supporta una distanza di trasmissione massima di 10 chilometri.
Il prodotto utilizza 4 laser DFB da 1310 nm come trasmettitore e 4 fotodiodi PIN come ricevitore per ottenere una trasmissione del segnale ottico stabile 40G.
Il modulo è compatibile con la specifica QSFP+ e fornisce due coppie di interfacce a fibra ottica.Supporta la comunicazione full-duplex ed è adatto per scenari di connessione punto-punto ad alta velocità.
Caratteristiche | Specificità |
Tasso di dati | Fino a 11,2 Gbps per lunghezza d'onda |
Canali | 4 canali full-duplex indipendenti |
Distanza | Fino a 10 km |
Fornitore di energia | 3,3 V singolo |
Connettori ottici | Due connettori LC standard |
Infissi a caldo | QSFP+ |
Specifica MSA | QSFP+ MSA SFF-8436 |
Conformità IEEE | IEEE802.3ba |
Monitoraggio diagnostico digitale | Integrato con interfaccia I2C |
Intervallo di temperatura della cassa di funzionamento | Standard: da 0°C a +70°C |
Parametro | Il simbolo | Min. | Tipo. | Max. | Unità |
Trasmettitore | |||||
Lunghezza d'onda centrale | λc | 1264.5 | 1271 | 1277.5 | nm |
1284.5 | 1291 | 1297.5 | |||
1304.5 | 1311 | 1317.5 | |||
1324.5 | 1331 | 1337.5 | |||
Larghezza spettrale (-20dB) | Δλ | - | - | 1 | nm |
Velocità del segnale trasmettitore | 10.3125 | Gbit/s | |||
SMSR | 30 | dB | |||
TDP, ogni corsia | TDP | 2.6 | dB | ||
Tolleranza di perdita di ritorno ottico | TOL | 20 | dB | ||
Potenza media di uscita | Pout | -7 | - | 2.3 | dBm |
Rapporto di estinzione | Pronto soccorso | 3.5 | - | - | dB |
Occhio ottico di uscita | Conformità con la norma IEEE 802.3ba-2010 |
È comunemente utilizzato in data center ad alta larghezza di banda, reti aziendali e ambienti di cloud computing per trasferire rapidamente grandi quantità di dati.
Il modulo trasmettitore è confezionato in modo sicuro in materiale antistatico, etichettato e sigillato.
