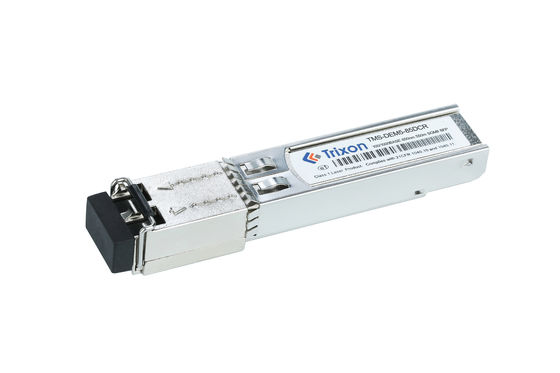

I ricevitori ottici della serie SGMII sono moduli ad alte prestazioni ed economici, che offrono al cliente una serie di opzioni di progettazione, tra cui DDMI opzionale, intervalli di temperatura standard.Sono progettati per fornire 125Mb/s e 1.25 GB/s di collegamento ottico nei switch Gigabit Ethernet. Questi trasmettitori sono qualificati in conformità con GR-468-CORE.
| Caratteristiche | Descrizione |
| Tasso di dati operativi | 125 Mbps o 1,25 Gbps |
| Distanza | 550 metri |
| Fornitore di energia | 3,3 V singolo |
| Interfaccia logica | TTL |
| Interfaccia del connettore | LC duplex |
| Infissi a caldo | - Sì, sì. |
| Conformità alle specifiche MSA | SFF-8472 |
| Conformità alla norma IEEE | IEEE 802.3 |
| Temperatura della cassa di funzionamento | -5°C a +75°C |
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | |||
| Trasmettitore | |||||||||
| Lunghezza d'onda centrale | λc | 830 | 850 | 870 | nm | ||||
| Larghezza spettrale*NOtello4 | ∆λ | 0.85 | nm | VSCEL-LD | |||||
| Potenza media di uscita | 100BASE | PSulla strada | -9 | -3 | dBm | ||||
| 1000BASE | -9 | -3 | dBm | ||||||
| Rapporto di estinzione | Pronto soccorso | 9 | dB | ||||||
| Potenza media del trasmettitore OFF | P- Sconnesso | - 45 anni. | dBm | ||||||
| Occhio ottico di uscita | Conforme alla norma IEEE 802.3ah-2004 | ||||||||
| Ricevitore | |||||||||
| Lunghezza d'onda centrale | λc | 830 | 860 | nm | |||||
| Sensibilità*NOtello5 | 100BASE | PIN | - 17 anni. | dBm | |||||
| 1000BASE | - 24 anni.5 | dBm | |||||||
| Sovraccarico del ricevitore | Sovraccarico | 0 | dBm | ||||||
| Perdite di ritorno ottico | 12 | dB | |||||||
| Dati di riferimento | 100BASE | Losa | - 45 anni. | dBm |
|
||||
| 1000BASE | - 35 anni. | ||||||||
| Risparmio di capitale | 100BASE | DISCRIZIONE | - Trenta | dBm |
|
||||
| 1000BASE | - 25 | ||||||||
| L'isteresi di LOS | 0.5 | 4 | dB | ||||||
