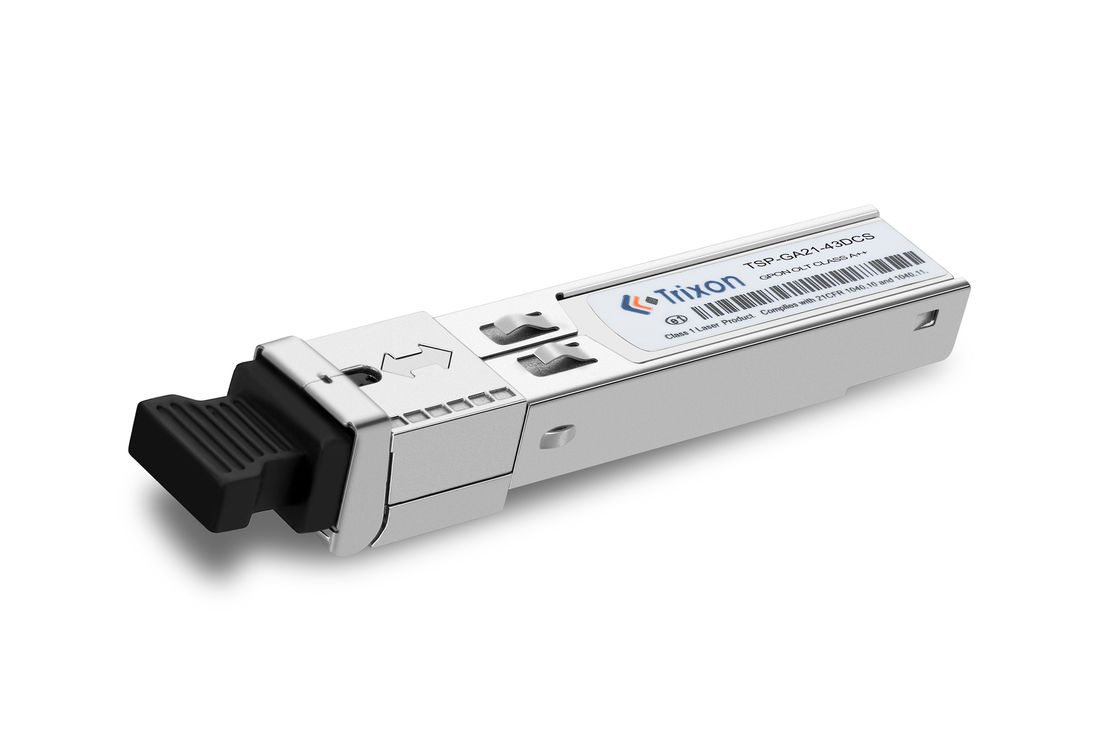

Il ricevitore TSP-GA21-43DCS è un modulo con piccolo fattore di forma innescabile per comunicazioni ottiche seriali di dati come ITU-T G.984È con il connettore SFP a 20 pin per consentire la capacità di collegamento a caldo.
Questo modulo è progettato per la fibra monomodo e funziona a una lunghezza d'onda nominale di 1490 nm.
La sezione trasmettitore utilizza un laser DFB da 1490 nm ed è un laser di classe 1 conforme allo standard internazionale di sicurezza IEC-60825.
Parametri tecnici:
Specificità delle prestazioni
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità |
| SMF di 9 μm di diametro del nucleo | 20 | Km | |||
| Tasso di dati |
TX 2.488 RX 1.244 |
Gbit/s | |||
| Trasmettitore | |||||
| Lunghezza d'onda centrale | λC | 1480 | 1490 | 1500 | nm |
| Larghezza spettrale (-20dB) | Δλ | 1 | nm | ||
| Potenza media di uscita | AOP | - 4 | 0 | dBm | |
| Rapporto di estinzione | Pronto soccorso | 8.2 | dB | ||
| Potenza media del trasmettitore OFF | - 39 | dBm | |||
| Sanzione per dispersione del trasmettitore | TDP | 1 | dB | ||
| Occhio ottico di uscita | Conforme alla norma ITU-T G.984.2 | ||||
| Ricevitore | |||||
| Lunghezza d'onda centrale | 1260 | 1310 | 1360 | nm | |
| Sensibilità*nota3 | SEN | - 22 anni | dBm | ||
| Sovraccarico del ricevitore | SAT | 0 | dBm | ||
| Perdite di ritorno ottico | - Venti | dB | |||
| SD De-Assert | - 32 anni. | dBm | |||
| SD Asserire | - 45 anni. | dBm | |||
| Isteresi SD | 0.5 | 4 | dB | ||
Questo modulo è adatto alle reti GPON, alle reti di accesso in fibra ottica (FTTH) e ad altri scenari di applicazione delle comunicazioni ottiche che richiedono una trasmissione a fibra singola.trasmissione a lunga distanza e elevata affidabilità.
Supporto tecnico: il produttore o il fornitore di solito offre supporto tecnico per assistere i clienti con qualsiasi domanda, problema o risoluzione dei problemi relativi al modulo.,supporto via e-mail, o un portale di supporto online.
Documentazione e risorse: il fabbricante fornisce di solito la documentazione del prodotto, come manuali d'uso, schede dati e note di applicazione,Guidare i clienti nell'utilizzo e nell'integrazione del modulo in modo efficace.
Garanzia: The module may come with a warranty period during which the manufacturer is responsible for repairing or replacing the module if it experiences any defects or failures under normal operating conditions.
Servizi sul campo: in alcuni casi, il produttore può offrire servizi sul campo, in cui vengono inviati tecnici per assistere nell'installazione, nella manutenzione o nella risoluzione dei problemi in loco.
Formazione: i produttori possono fornire programmi o risorse di formazione per aiutare i clienti a comprendere le caratteristiche, le funzionalità e le migliori pratiche del modulo per la distribuzione e il funzionamento.
Imballaggio: il modulo è in genere confezionato in un involucro protettivo o in una scatola per garantire la sua sicurezza durante il trasporto.L'imballaggio può contenere materiali antistatici per evitare scariche elettrostatiche e danni al modulo.
Metodo di spedizione: il modulo può essere spedito utilizzando vari metodi in base alle preferenze del cliente e alle politiche di spedizione del fornitore.o servizi di corriere.
Documentazione di spedizione: il venditore di solito prepara la documentazione di spedizione necessaria, compresa una fattura commerciale, una lista di imballaggio,e tutti i moduli o le dichiarazioni doganali richiesti per le spedizioni internazionali.
Tracciamento e assicurazione: a seconda del metodo di spedizione scelto, il venditore può fornire un numero di tracciamento per monitorare l'andamento della spedizione.La copertura assicurativa per il pacco può essere disponibile anche per proteggere dalla perdita o dai danni durante il trasporto.
Considerazioni relative alle spedizioni internazionali: per le spedizioni internazionali,il venditore deve rispettare la normativa doganale e garantire che tutta la documentazione necessaria per l'importazione/l'esportazione sia preparata e inclusa nella spedizione.
