Il modulo trasmettitore CWDM 10G SFP+ è conforme a SFF-8431 e SFF-8432, offrendo un budget di potenza di 24 dB (DML) e un budget di potenza di 14,5 dB (EML).Ha un consumo energetico massimo di 1W per DML e 2W per EMLIl modulo fornisce anche funzioni di monitoraggio diagnostico digitale (DDM) e di monitoraggio ottico digitale (DOM).rendendola una soluzione affidabile ed economica per applicazioni di reti ottiche ad alta velocità.
Il modulo trasmettitore SFP+ è progettato per fornire una soluzione ad alta velocità e a basso costo per applicazioni di rete in fibra ottica a 10 Gbps.il modulo è in grado di fornire velocità di trasmissione fino a 10 Gbps su fibra ottica monomodo e multimodoÈ una soluzione ideale per applicazioni Ethernet e Fibre Channel ad alta velocità 10 Gbps.
Il modulo trasmettitore CWDM 10G SFP+ è una soluzione affidabile ed economicamente conveniente per applicazioni di rete ottica ad alta velocità.È progettato per fornire prestazioni e affidabilità superiori in un pacchetto economico, che lo rende la scelta ideale per le applicazioni di rete in fibra ottica a 10 Gbps.
Attributo | Valore |
---|---|
Tasso di dati | 10.3 Gb/s |
Bilancio energetico (dB) | 24 dB (DML) 14,5 dB (EML) |
DDM/DOM | - Sì, sì. |
Intervallo di temperatura | 0°C ~+70°C |
Interfaccia ottica | Interfaccia con connettore LC duplex |
Tipo di fibra | SMF |
Pacco | Pacchetto MSA SFP+ a chiusura a caldo |
Conformità | Conformi alle norme SFF-8431 e SFF-8432 |
Distanza | 40 km |
Laser | CWDM DFB 1271~1451nm CWDM EML 1471~1571nm |
10.3Gbps 40 KMDML(1271-1451) Potenza Bilancio24dB
Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | ||
Trasmettitore | ||||||||
Lunghezza d'onda centrale | λc | XX-6.5 | XX | XX + 6.5 | nm | XX:nota 6 | ||
Larghezza spettrale*NOtello3 | ∆λ | 1 | nm | |||||
Potenza media di uscita | PSulla strada | 2 | 7 | dBm | ||||
Rapporto di estinzione | Pronto soccorso | 3.5 | dB | |||||
Rapporto di soppressione in modalità laterale | SMSR | 30 | dB | |||||
Potenza media del trasmettitore OFF | P- Sconnesso | - Trenta | dBm | |||||
Trasmettitore e dispersione Sanzione |
TDP | 3.5 | dB | |||||
Tolleranza di perdita di ritorno ottico | ORLT | 12 | dB | |||||
Intensità relativa del rumore | RIN | -128 | dB/Hz | |||||
Occhio ottico di uscita | Conforme alla norma IEEE 802.3ae | |||||||
Ricevitore | ||||||||
Lunghezza d'onda centrale | λc | 1260 | 1620 | nm | ||||
Sensibilità*NOtello4 | APD | - 22 anni | dBm | |||||
Sovraccarico del ricevitore | Sovraccarico | -7 | dBm | Nota 4 | ||||
Riflessione del ricevitore | - 12 | dB | ||||||
Dati di riferimento | Losa | - 35 anni. | dBm | |||||
Risparmio di capitale | DISCRIZIONE | - 24 | dBm | |||||
L'isteresi di LOS | 0.5 | 4 | dB |
10.3Gbps 40 KMEML(1471-1611) Potenza Bilancio14.5dB
Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | ||
Trasmettitore | ||||||||
Lunghezza d'onda centrale | λc | XX-6.5 | XX | XX + 6.5 | nm | XX:nota 7 | ||
Larghezza spettrale*NOtello3 | ∆λ | 1 | nm | |||||
Potenza media di uscita | PSulla strada | -1 | 5 | dBm | ||||
Rapporto di estinzione | Pronto soccorso | 6 | dB | |||||
Rapporto di soppressione in modalità laterale | SMSR | 30 | dB | |||||
Potenza media del trasmettitore OFF | P- Sconnesso | - Trenta | dBm | |||||
Trasmettitore e dispersione Sanzione |
TDP | 3 | dB | |||||
Tolleranza di perdita di ritorno ottico | ORLT | 12 | dB | |||||
Intensità relativa del rumore | RIN | -128 | dB/Hz | |||||
Occhio ottico di uscita | Conforme alla norma IEEE 802.3ae | |||||||
Ricevitore | ||||||||
Lunghezza d'onda centrale | λc | 1260 | 1620 | nm | ||||
Sensibilità*NOtello4 | PIN | - 15 anni.5 | dBm | |||||
Sovraccarico del ricevitore | Sovraccarico | 0.5 | dBm | |||||
Riflessione del ricevitore | - 12 | dB | ||||||
Dati di riferimento | Losa | - 35 anni. | dBm | |||||
Risparmio di capitale | DISCRIZIONE | - 17 anni. | dBm | |||||
L'isteresi di LOS | 0.5 | 4 | dB |

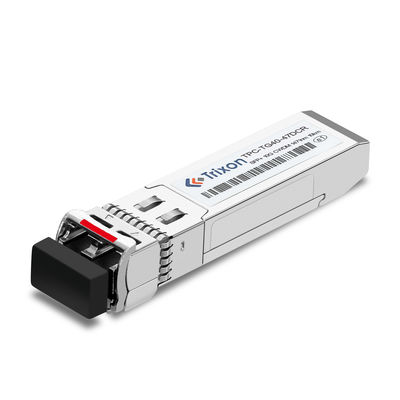

Il modulo trasmettitore SFP+, noto anche come modulo trasmettitore pluggabile a fattore di forma ridotto, è un prodotto innovativo sviluppato da Trixon.Il suo numero di modello è TPC-TG40-27~61DCR e il luogo di origine è la Cina.È progettato per funzionare con SMF di tipo fibra e con un intervallo di temperatura da 0 °C ~ + 70 °C. Inoltre, offre DDM / DOM e un consumo di energia di 1W massimo per DML e 2W massimo per EML.Questo modulo trasmettitore SFP + è dotato di interfaccia connettore LC duplex, che lo rende ampiamente utilizzato in data center, reti di area di archiviazione, canale di fibra e altre aree.
Questo modulo trasmettitore SFP + è stato ampiamente utilizzato nei data center, nelle reti di area di archiviazione, nel canale di fibra e in altre aree, a causa delle sue eccellenti prestazioni.È altamente affidabile e può essere utilizzato per collegare diversi dispositivi con grande stabilitàInoltre, consuma poca energia e ha un intervallo di temperatura da 0°C a +70°C.È realizzato con materiali di qualità superiore e con processi di produzione precisi per garantire una lunga durata e elevate prestazioniInoltre, offre DDM/DOM e Duplex LC Connector Interface, rendendolo facile da installare e usare.
Il modulo trasmettitore SFP+ di Trixon è un prodotto indispensabile per chiunque abbia bisogno di collegare diversi dispositivi nel data center, reti di area di archiviazione, canale di fibra e altre aree.basso consumo energetico, e offre prestazioni eccellenti a un prezzo accessibile. Con l'interfaccia del connettore LC Duplex e la gamma di temperatura da 0 ° C ~ + 70 ° C, è facile da installare e usare.i suoi materiali di qualità superiore e i processi di produzione precisi garantiscono la sua lunga durata e elevate prestazioni.
Contattare il produttore: contattare il produttore o il fornitore del modulo trasmettitore TPC-TG40-27~61DCR e informarsi sulle loro capacità di personalizzazione.Fornire loro informazioni dettagliate sulle esigenze specifiche.
Specifica i tuoi requisiti di personalizzazione: comunica chiaramente le tue esigenze di personalizzazione al produttore.intervalli di temperaturaEssere il più dettagliato e specifico possibile per aiutare il produttore a comprendere le vostre esigenze.
Consultare il fabbricante: avviare discussioni con il fabbricante per valutare la fattibilità delle richieste di personalizzazione.e raccomandazioni basate sulle loro capacità ed esperienzaEssi possono anche consigliarvi su eventuali limitazioni o compromessi associati alla personalizzazione.
Valutare i costi e i tempi di consegna: la personalizzazione può comportare costi aggiuntivi e potrebbe influenzare i tempi di consegna.Discutere di questi fattori con il produttore per comprendere i prezzi e la linea temporale di produzione associata alla personalizzazione. Considera i compromessi tra personalizzazione, costi e tempo.
Revisione e conclusione: una volta discussi e concordati i dettagli della personalizzazione, rivedere le specifiche proposte, i prezzi e qualsiasi altro fattore rilevante.Assicurarsi che entrambe le parti abbiano una chiara comprensione della portata della personalizzazione prima di finalizzare l'ordine.
Il modulo trasmettitore SFP+ fornisce il seguente supporto tecnico e servizio:
Il modulo trasmettitore SFP+ è confezionato in una borsa antistatica e poi inserito in una scatola di cartone.Poi viene spedito in una scatola di cartone di dimensioni standard.
Il modulo trasmettitore SFP+ viene fornito con un numero di tracciamento per garantire una consegna sicura.
Fogli di riferimento Codice del file: DS210002
