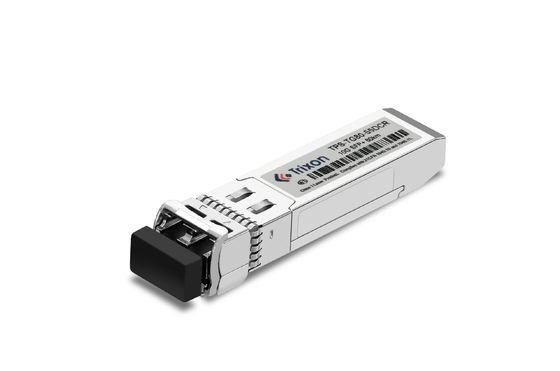

Il modulo trasmettitore SFP+ è un modulo trasmettitore pluggabile a fattore di forma ridotto progettato per soddisfare i requisiti delle applicazioni di comunicazione ottica ad alte prestazioni.Fornisce varie lunghezze d'onda nelle lunghezze d'onda della banda C sulla rete ITU DWDM a 100 GHz con tipo di fibra SMF. È conforme allo standard SFF-8431 e SFF-8432 e dispone di un'interfaccia connettore LC duplex. Ha una gamma di temperatura di funzionamento da -40 ° C ~ +85 ° C.
| Specificità | Dettagli |
|---|---|
| Nome del prodotto | Modulo trasmettitore DWDM 10G SFP+ |
| DDM/DOM | - Sì, sì. |
| Lunghezza d'onda | Disponibile in tutte le lunghezze d'onda della banda C sulla rete DWDM ITU a 100 GHz |
| Interfaccia ottica | Interfaccia con connettore LC duplex |
| Distanza | Fino a 20 km |
| Link Budget | 19 dB |
| Laser | DWDM EML e APD |
| Intervallo di temperatura | -40°C ~+85°C |
| Conformità | Conformi alle norme SFF-8431 e SFF-8432 |
| Tasso di dati | 10.3 Gb/s |
| (XX)Valore | Canale |
Frequenza (THz) |
Lunghezza d'onda (nm) |
(XX)Valore | Canale |
Frequenza (THz) |
Lunghezza d'onda (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,19 dB Bilancio di potenza)
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | |
| Trasmettitore | |||||||
| Lunghezza d'onda centrale | λc | 1527.99 | XX | 1567.13 | nm | XX:Nota 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Potenza media di uscita | PSulla strada | 1 | 5 | dBm | |||
| Rapporto di estinzione | Pronto soccorso | 8.2 | dB | ||||
| Rapporto di soppressione in modalità laterale | SMSR | 30 | dB | ||||
| Potenza media del trasmettitore OFF | P- Sconnesso | - Trenta | dBm | ||||
|
Trasmettitore e dispersione Sanzione |
TDP | 2 | dB | ||||
| Consumo di energia | 1.8 | W | |||||
| Occhio ottico di uscita | Conforme alla norma IEEE 802.3ae | ||||||
| Ricevitore | |||||||
| Sensibilità*NOtello4 | PAPD | - 24 | dBm | Nota 6 | |||
| Sovraccarico del ricevitore | Sovraccarico | -7 | dBm | ||||
| Dati di riferimento | Losa | - 35 anni. | dBm | ||||
| Risparmio di capitale | DISCRIZIONE | - 25 | dBm | ||||
| L'isteresi di LOS | 0.5 | 4 | dB | ||||
| Riflessione del ricevitore | - 27 | dB | |||||
Nota4: La potenza ottica media minima misurata al BER inferiore a 1E-12@modello è PRBS231-1@ER=4dB.
Nota5: ricevitore PIN
Nota 6: ricevitore APD, PRBS 2^31-1, BER 10^-12
Reti di telecomunicazione: il modulo può essere utilizzato nelle reti di telecomunicazione per consentire la trasmissione di dati ad alta capacità e a lunga distanza.Permette ai fornitori di servizi di ampliare la portata della propria rete e di offrire ai clienti una connettività affidabile su lunghe distanze.
Interconnessioni di data center: è adatto per l'interconnessione di data center che si trovano lontani tra loro.sostenere il trasferimento efficiente di grandi volumi di dati.
Reti metropolitane (MAN): le MAN collegano varie località all'interno di una città o di un'area metropolitana.Il modulo TPD-TG20-XXDIR può essere utilizzato nei MAN per stabilire connessioni ad alta velocità e a lunga distanza, facilitando una comunicazione efficiente tra i diversi siti.
Reti di ampia area (WAN): le WAN collegano luoghi geograficamente dispersi, come uffici, filiali o data center.Il modulo consente la trasmissione di dati ad alta velocità e affidabile su lunghe distanze, sostenendo una comunicazione e una collaborazione efficienti tra luoghi remoti.
Fibre to the x (FTTx): il modulo può essere utilizzato in reti FTTx, come la Fibre to the Home (FTTH) o la Fibre to the Business (FTTB), per fornire servizi a banda larga ad alta velocità su lunghe distanze.Consente ai fornitori di servizi di fornire connessioni ad alta larghezza di banda a clienti residenziali e commerciali.
Wireless Backhaul: può essere utilizzato nelle infrastrutture di rete wireless per il backhauling dei dati da luoghi remoti alla rete centrale su lunghe distanze.Il modulo supporta la trasmissione di dati ad alta capacità, che è essenziale per sostenere la crescente domanda di dati e connettività mobili.
Selezione della lunghezza d'onda: la tecnologia DWDM consente l'utilizzo di più lunghezze d'onda nello spettro della banda C (tipicamente da 1525 nm a 1565 nm) per la comunicazione ottica.Se avete esigenze specifiche di lunghezza d'onda nella banda C, è possibile discutere la selezione della lunghezza d'onda con il produttore.
Distanza: il modulo standard TPD-TG20-XXDIR ha una capacità di distanza di 20 km.si può discutere le vostre esigenze con il produttore per esplorare la disponibilità di opzioni personalizzate.
Intervallo di temperatura: se l'intervallo di temperatura standard da -40°C a +85°C non soddisfa l'ambiente di funzionamento,si può chiedere la possibilità di personalizzare l'intervallo di temperatura per adattarsi meglio alle proprie condizioni specifiche.
Tipo di connettore: il modulo può essere fornito con un tipo di connettore specifico (ad esempio, LC, SC).si può discutere la possibilità di personalizzazione con il produttore.
Budget di potenza: se avete requisiti specifici per il budget di potenza della vostra rete, potete discutere con il produttore per determinare se il modulo può essere personalizzato per soddisfare tali requisiti.
Compatibilità: se avete problemi di compatibilità con le apparecchiature o le reti esistenti,si può discutere con il produttore per garantire che il modulo personalizzato sarà compatibile con il vostro ambiente specifico.
Supporto tecnico e servizi del modulo trasmettitore SFP+
Forniamo supporto tecnico e servizi per il modulo trasmettitore SFP +. I nostri servizi includono installazione, manutenzione, risoluzione dei problemi e aggiornamenti.
Abbiamo ingegneri e tecnici esperti che possono aiutarvi con qualsiasi problema tecnico che potreste avere.Il nostro team può fornire consulenza e soluzioni per una vasta gamma di problemi relativi al modulo di trasmettitore SFP +.
Offriamo anche aggiornamenti e aggiornamenti del software, nonché assistenza tecnica per l'installazione e la configurazione del prodotto.Il nostro team di esperti può aiutarti a ottenere il massimo dal tuo modulo SFP + Transceiver.
Se avete bisogno di supporto tecnico o di assistenza per il vostro modulo SFP+ Transceiver, contattateci e saremo lieti di aiutarvi.
Il modulo trasmettitore SFP+ sarà imballato in una scatola a prova di urti e impermeabile.La scatola sarà sigillata con un'etichetta a prova di manomissione per garantire che il prodotto rimanga intatto durante il processo di spedizione.
Il modulo trasmettitore SFP+ sarà spedito tramite un servizio di consegna affidabile e sicuro.Il servizio di consegna fornirà informazioni di tracciamento e conferma di consegna per garantire che il prodotto sia consegnato in modo sicuro e in tempo.
Fogli di riferimento Codice del file: DS210007
