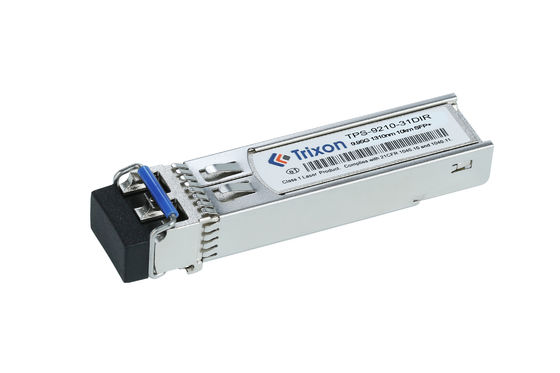

Il modulo trasmettitore OC192/STM64 SFP+ è un modulo trasmettitore pluggabile a fattore di forma ridotto progettato per l'uso con fibra monomodo (SMF).Dispone di un'interfaccia con connettore LC duplex ed è in grado di fornire una distanza di trasmissione fino a 10 km.Questo modulo trasmettitore fornisce prestazioni eccellenti in un ampio intervallo di temperatura (-5°C~+70°C). È una soluzione ideale per la trasmissione di dati ad alta velocità nelle reti OC192/STM64.
| Parametro | Valore |
|---|---|
| Tasso di dati | 9.95 Gbps |
| Lunghezza d'onda | 1310 nm-DFB |
| Distanza | 10 km |
| Interfaccia ottica | Interfaccia con connettore LC duplex |
| DDM/DOM | - Sì, sì. |
| Conformità | Conforme alla specifica MSA SFP |
| Intervallo di temperatura | -5°C~+70°C |
| Tipo di fibra | SMF |
| Nome del prodotto | OC192/STM64 Modulo trasmettitore-ricevitore SFP+ |
Specificità delle prestazioni
(1310nm DFB e PIN, 10km),OC-192 SR-1/STM I-64.1)
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità |
| Trasmettitore | |||||
| Lunghezza d'onda centrale | λc | 1270 | 1310 | 1355 | nm |
|
Modalità laterale |
SMSR | 30 | - | - | dB |
| Larghezza spettrale (-20dB) | Δλ | - | - | 1 | nm |
| Potenza media di uscita*nota9 | Pout | -6 | - | -1 | dBm |
| Rapporto di estinzione | Pronto soccorso | 6 | - | - | dB |
| Potenza media del trasmettitore OFF | Pout-off | - | - | - Trenta | dBm |
| Sanzione per dispersione del trasmettitore | TDP | - | - | 2 | dB |
| Tolleranza di perdita di ritorno ottico | ORLT | - | - | 12 | dB |
| Occhio ottico di uscita | Conforme alla norma OC192/STM64 | ||||
| Ricevitore | |||||
| Lunghezza d'onda centrale | λc | 1260 | - | 1610 | nm |
| Sensibilità del ricevitore*nota10 | SEN | - | - | - Tredici.5 | dBm |
| Sovraccarico del ricevitore | Pmax | -1 | - | - | dBm |
| Risparmio di capitale | DISCRIZIONE | - | - | - 14 anni. | dBm |
| Dati di riferimento | Losa | - 25 | - | - | dBm |
| L'isteresi di LOS | Loss | 0.5 | - | 4 | dB |
Nota5: L'uscita è accoppiata a una SMF 9/125um. Il valore tipico è -2 dBm.
Nota6: misurato con un PRBS 231-1 modello di prova @9,95 Gbps, BER≤10-12.
Rete industriale: il modulo TPS-9210-31DIR è adatto alle applicazioni di rete industriale che richiedono una trasmissione di dati affidabile e ad alta velocità in ambienti difficili.Può essere utilizzato per collegare dispositivi industriali, macchine o sensori su brevi distanze all'interno di impianti industriali.
Industria petrolifera e del gas: il modulo può essere utilizzato nell'industria petrolifera e del gas per la comunicazione e la trasmissione dei dati in siti di perforazione remoti, raffinerie o condotte.La sua capacità di funzionare in un ampio intervallo di temperature e di resistere a condizioni difficili lo rende adatto a questi ambienti esigenti.
Trasporti e sistemi ferroviari: il modulo TPS-9210-31DIR può essere utilizzato nei sistemi ferroviari e dei trasporti per supportare la comunicazione ad alta velocità e la segnalazione tra i diversi componenti.come i sistemi di controlloIl suo design robusto e l'ampia gamma di temperature lo rendono adatto per l'uso su binari ferroviari, treni o infrastrutture di trasporto all'aperto.
Sostanze elettriche e servizi pubblici: il modulo può essere utilizzato in sottostanze elettriche e servizi pubblici per la comunicazione e la trasmissione di dati tra sistemi di controllo, contatori o dispositivi di monitoraggio.La sua capacità di resistere a temperature estreme e condizioni difficili lo rende adatto per l'uso in ambienti di distribuzione di energia.
Applicazioni militari e di difesa: il modulo TPS-9210-31DIR può essere impiegato in applicazioni militari e di difesa in cui la trasmissione di dati affidabile e sicura è cruciale.Può essere utilizzato nei sistemi di comunicazione, attrezzature di sorveglianza o veicoli militari per garantire una connettività robusta in ambienti difficili.
Ambienti industriali difficili: il modulo è adatto a qualsiasi ambiente industriale che sperimenta temperature estreme, umidità o vibrazioni.attività minerarie, o impianti chimici per consentire la trasmissione e la connettività di dati ad alta velocità.
Intervallo di temperatura: l'intervallo di temperatura standard per il modulo TPS-9210-31DIR è compreso tra -40°C e +85°C, adatto agli ambienti industriali.Se è necessario un intervallo di temperatura diverso per adattarsi al proprio ambiente operativo specificoIn questo caso, è possibile discutere le esigenze con il produttore, che può offrire opzioni di personalizzazione per una gamma di temperature più ampia o più ristretta.
Tipo di connettore: il modulo può essere fornito con un tipo di connettore specifico, come LC o SC.si può discutere la possibilità di personalizzare il tipo di connettore con il produttore.
Compatibilità: se avete problemi di compatibilità con le apparecchiature o le reti esistenti,si può discutere con il produttore per garantire che il modulo personalizzato sarà compatibile con il vostro ambiente specificoQuesto può comportare l'adeguamento di parametri o configurazioni per garantire un'integrazione senza soluzione di continuità.
Budget di potenza: se avete requisiti specifici per il budget di potenza della vostra rete, potete discutere con il produttore per determinare se il modulo può essere personalizzato per soddisfare tali requisiti.Ciò può comportare l'adeguamento del consumo di energia o della sensibilità del modulo.
Etichettatura e marchio: se è necessario un'etichettatura o un marchio specifici sul modulo, come loghi personalizzati o numeri di serie, è possibile discutere queste opzioni di personalizzazione con il produttore.Potrebbero essere in grado di soddisfare le vostre esigenze di branding.
Test e certificazione: se si richiedono test o certificazioni aggiuntive per il modulo per soddisfare specifiche norme del settore o requisiti di conformità,si può discutere queste esigenze di personalizzazione con il produttoreEssi possono essere in grado di fornire processi di prova o di certificazione su misura.
Il nostro team di esperti fornisce supporto tecnico e servizi per i moduli SFP + Transceiver.dall'installazione e dal debugging alla risoluzione dei problemi e alla manutenzione.
Possiamo fornire indicazioni sull'uso ottimale del modulo, nonché consigli sul prodotto più adatto alle vostre esigenze.Il nostro team può anche fornire assistenza per comprendere le complessità del prodotto e offrire consigli sulle soluzioni più convenienti.
Inoltre, siamo in grado di fornire assistenza in caso di problemi che possono sorgere durante l'utilizzo del modulo.Il nostro team è dedicato a fornire il miglior servizio al cliente per garantire un funzionamento regolare ed efficiente del modulo.
Forniamo anche un supporto completo per il prodotto, dall'acquisto iniziale all'eventuale aggiornamento o sostituzione.Ci sforziamo di fornire una soluzione che soddisfi le vostre esigenze e offra il miglior rapporto qualità-prezzo.
Il modulo trasmettitore SFP+ è confezionato in una borsa ESD e spedito in una scatola di cartone per garantire una consegna sicura.
Fogli dati di riferimento Codice del file: DS090016
