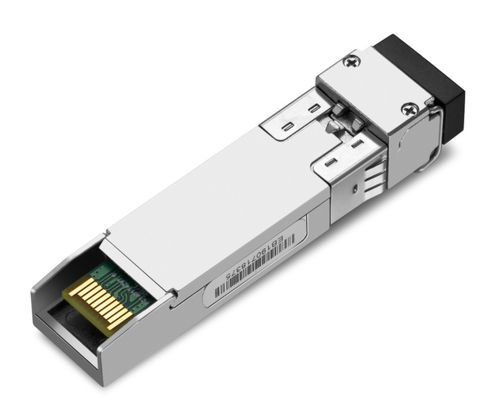

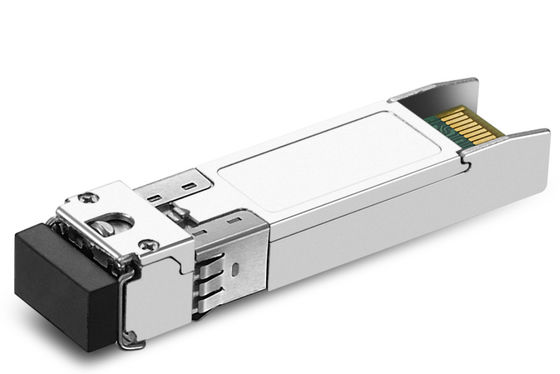

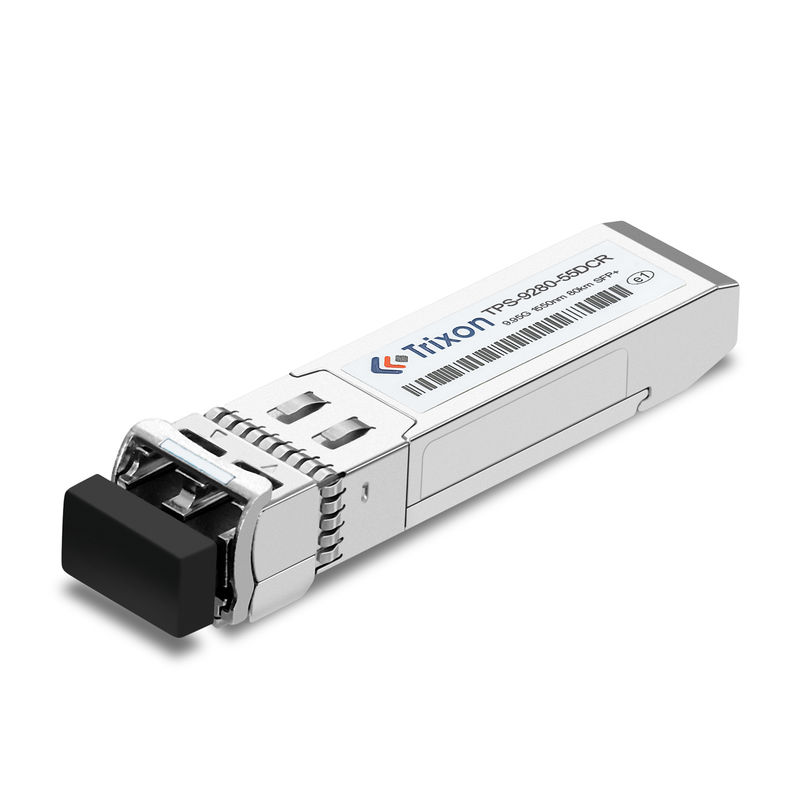

TPS-9280-55DCR 9.95Gbps OC192/STM64 SFP+ Modulo trasmettitore 80km -5°C~+70°C, con CDR
Il modulo trasmettitore OC192/STM64 SFP+ è un modulo trasmettitore pluggabile a fattore di forma ridotto progettato per l'uso con fibra monomodo (SMF).Dispone di un'interfaccia con connettore LC duplex ed è in grado di fornire una distanza di trasmissione fino a 10 km.Questo modulo trasmettitore fornisce prestazioni eccellenti in un ampio intervallo di temperatura (-5°C~+70°C). È una soluzione ideale per la trasmissione di dati ad alta velocità nelle reti OC192/STM64.
| Parametro | Valore |
|---|---|
| Tasso di dati | 9.95 Gbps |
| Lunghezza d'onda | 1550 nm-DFB |
| Distanza | 80 km |
| Interfaccia ottica | Interfaccia con connettore LC duplex |
| DDM/DOM | - Sì, sì. |
| Conformità | Conforme alla specifica MSA SFP |
| Intervallo di temperatura | -5°C~+70°C |
| Tipo di fibra | SMF |
| Nome del prodotto | OC192/STM64 Modulo trasmettitore-ricevitore SFP+ |
Specificità delle prestazioni
(1550nm EML e APD,80km, OC-192 IR-2/STM S-64.2b)
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità |
| Trasmettitore | |||||
| Lunghezza d'onda centrale | λc | 1530 | - | 1565 | nm |
|
Modalità laterale |
SMSR | 30 | - | - | dB |
| Larghezza spettrale (-20dB) | Δλ | - | - | 0.3 | nm |
| Potenza media di uscita*nota13 | Pout | 0 | - | 4 | dBm |
| Rapporto di estinzione | Pronto soccorso | 9 | - | - | dB |
| Potenza media del trasmettitore OFF | Pout-off | - | - | - Trenta | dBm |
| Sanzione per dispersione del trasmettitore | TDP | - | - | 2.0 | dB |
| Tolleranza di perdita di ritorno ottico | ORLT | - | - | 21 | dB |
| Occhio ottico di uscita | Conforme alla norma OC192/STM64 | ||||
| Ricevitore | |||||
| Lunghezza d'onda centrale | λc | 1260 | - | 1570 | nm |
| Sensibilità del ricevitore*nota14 | SEN | - | - | - 24 | dBm |
| Sovraccarico del ricevitore | Pmax | -7 | - | - | dBm |
| Risparmio di capitale | DISCRIZIONE | - | - | - 22 anni | dBm |
| Dati di riferimento | Losa | - 36 anni. | - | - | dBm |
| L'isteresi di LOS | Loss | 0.5 | - | 4 | dB |
Nota11: L'uscita è accoppiata in una SMF 9/125um. Il valore tipico è di +2 dBm.
Nota12: misurato con un PRBS 231-1 modello di prova @9,95 Gbps, BER≤10-12.
Reti di telecomunicazione: il modulo può essere utilizzato nelle reti di telecomunicazione per la trasmissione ad alta velocità di segnali OC192/STM64.Esso consente ai fornitori di servizi di estendere la portata della propria rete e di offrire una connettività affidabile per le comunicazioni vocali, dati e servizi video su lunghe distanze.
Reti di spina dorsale: il modulo è adatto a reti di spina dorsale che richiedono una connettività ad alta capacità e a lunga distanza.Può essere utilizzato per stabilire connessioni tra nodi di rete o data center, supportando la trasmissione efficiente di grandi volumi di dati.
Reti metropolitane (MAN): le MAN collegano varie località all'interno di una città o di un'area metropolitana.Il modulo TPS-9280-55DCR può essere utilizzato in MAN per stabilire connessioni ad alta velocità e a lunga distanza, facilitando una comunicazione efficiente tra i diversi siti.
Reti di ampia area (WAN): le WAN collegano luoghi geograficamente dispersi, come uffici, filiali o data center.Il modulo consente la trasmissione di dati ad alta velocità e affidabile su lunghe distanze, sostenendo una comunicazione e una collaborazione efficienti tra luoghi remoti.
Fibre to the x (FTTx): il modulo può essere utilizzato in reti FTTx, come la Fibre to the Home (FTTH) o la Fibre to the Business (FTTB), per fornire servizi a banda larga ad alta velocità su lunghe distanze.Consente ai fornitori di servizi di fornire connessioni ad alta larghezza di banda a clienti residenziali e commerciali.
Aggiornamenti dell'infrastruttura di rete: il modulo TPS-9280-55DCR può essere utilizzato in aggiornamenti o ampliamenti dell'infrastruttura di rete, dove sono richieste velocità di trasmissione più elevate e distanze di trasmissione più lunghe.Permette un'integrazione e un miglioramento senza soluzione di continuità delle reti esistenti senza modifiche significative delle infrastrutture.
Intervallo di temperatura: l'intervallo di temperatura standard per il modulo TPS-9280-55DCR è compreso tra -5°C e +70°C.è possibile discutere le proprie esigenze con il produttorePossono offrire opzioni di personalizzazione per adattarsi a un intervallo di temperatura più ampio o più ristretto.
Tipo di connettore: il modulo può essere fornito con un tipo di connettore specifico, come LC o SC.si può discutere la possibilità di personalizzare il tipo di connettore con il produttore.
Compatibilità: se avete problemi di compatibilità con le apparecchiature o le reti esistenti,si può discutere con il produttore per garantire che il modulo personalizzato sarà compatibile con il vostro ambiente specificoQuesto può comportare l'adeguamento di parametri o configurazioni per garantire un'integrazione senza soluzione di continuità.
Budget di potenza: se avete requisiti specifici per il budget di potenza della vostra rete, potete discutere con il produttore per determinare se il modulo può essere personalizzato per soddisfare tali requisiti.Ciò può comportare l'adeguamento del consumo di energia o della sensibilità del modulo.
Etichettatura e marchio: se è necessario un'etichettatura o un marchio specifici sul modulo, come loghi personalizzati o numeri di serie, è possibile discutere queste opzioni di personalizzazione con il produttore.Potrebbero essere in grado di soddisfare le vostre esigenze di branding.
Test e certificazione: se si richiedono test o certificazioni aggiuntive per il modulo per soddisfare specifiche norme del settore o requisiti di conformità,si può discutere queste esigenze di personalizzazione con il produttoreEssi possono essere in grado di fornire processi di prova o di certificazione su misura.
Il nostro team di esperti fornisce supporto tecnico e servizi per i moduli SFP + Transceiver.dall'installazione e dal debugging alla risoluzione dei problemi e alla manutenzione.
Possiamo fornire indicazioni sull'uso ottimale del modulo, nonché consigli sul prodotto più adatto alle vostre esigenze.Il nostro team può anche fornire assistenza per comprendere le complessità del prodotto e offrire consigli sulle soluzioni più convenienti.
Inoltre, siamo in grado di fornire assistenza in caso di problemi che possono sorgere durante l'utilizzo del modulo.Il nostro team è dedicato a fornire il miglior servizio al cliente per garantire un funzionamento regolare ed efficiente del modulo.
Forniamo anche un supporto completo per il prodotto, dall'acquisto iniziale all'eventuale aggiornamento o sostituzione.Ci sforziamo di fornire una soluzione che soddisfi le vostre esigenze e offra il miglior rapporto qualità-prezzo.
Il modulo trasmettitore SFP+ è confezionato in una borsa ESD e spedito in una scatola di cartone per garantire una consegna sicura.
Fogli dati di riferimento Codice del file: DS090016
