Il modulo SFP Transciver è un modulo di interfaccia logica TTL a basso costo, collegato a caldo, con una singola fibra, una singola fonte di alimentazione 3.3V.Fornisce la trasmissione e la ricezione di segnali ottici su una fibra mono-moda fino a 10 km. È progettato per applicazioni Digital Diagnostic Monitoring Interface (DDMI) e Long Reach (LR). Supporta un ampio intervallo di temperatura da 0 °C a +70 °C.È dotato di un'interfaccia con connettore LC singolo ed è conforme a SFP MSA e IEEE802.3z standard.
| Parametro | Valore |
|---|---|
| Tipo di connettore | Interfaccia con connettore LC singolo |
| Lunghezza d'onda | 1550nm/1310nm |
| DDMI | - Sì. |
| Tasso di dati | Dati operativi da 2,5 a 3,125 Gbps |
| Distanza | 300 metri |
| Intervallo di temperatura | -40°C~+85°C |
| Fornitore di energia | Fornitore di alimentazione 3.3V singolo e interfaccia logica TTL |

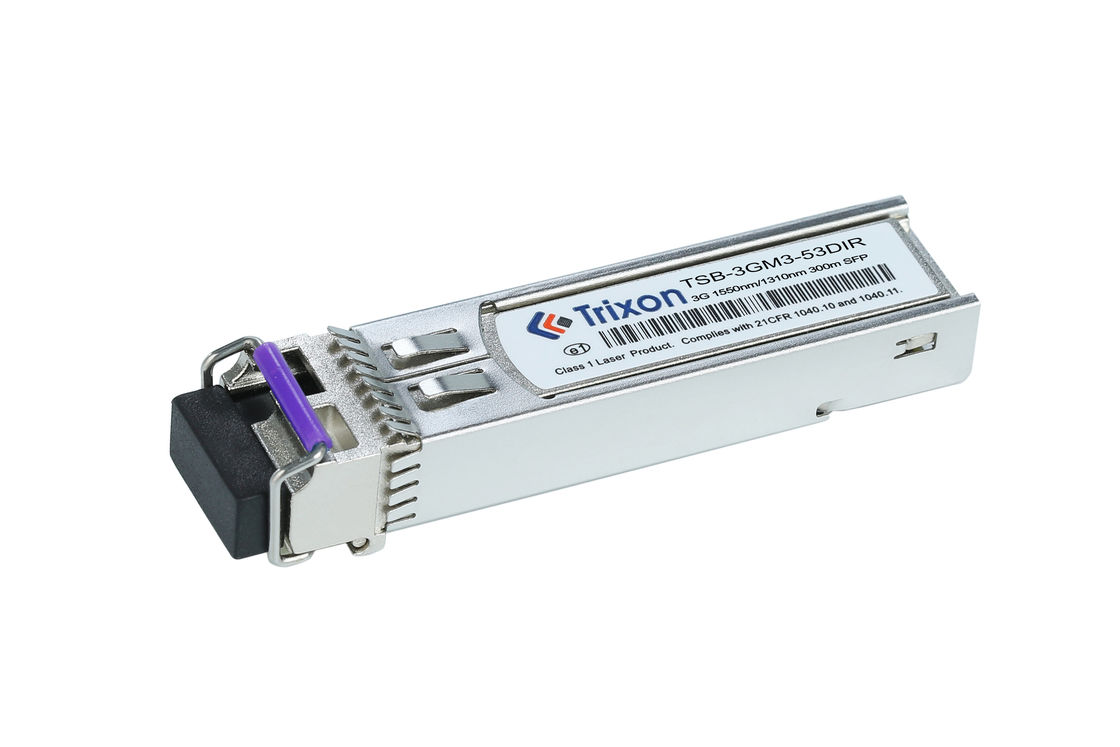

| Nome del prodotto | 3.125G Transceiver bidirezionale SFP |
| Tipo di fibra | SMF |
| a carica | Infissi a caldo |
(300m-3km)
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda centrale | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
| Larghezza spettrale*NOtello4 | ∆λ | 1 | nm | |||||
| Potenza media di uscita | PSulla strada | -9 | -3 | dBm | ||||
| Rapporto di estinzione | Pronto soccorso | 3.5 | 5.8 | dB | ||||
| 5 | 8 | |||||||
| Potenza media del trasmettitore OFF | P- Sconnesso | - 45 anni. | dBm | |||||
| Occhio ottico di uscita | Compatibile con ITU-T G.957 | |||||||
| Ricevitore | ||||||||
| Lunghezza d'onda centrale | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
| Sensibilità*NOtello5 | PIN | - 16 anni. | dBm | |||||
| Sovraccarico del ricevitore | Sovraccarico | 0 | dBm | |||||
| Dati di riferimento | Losa | - Trenta | dBm | |||||
| Risparmio di capitale | DISCRIZIONE | - 17 anni. | dBm | |||||
| L'isteresi di LOS | 0.5 | dB | ||||||
Nota 4: VSCEL LD e FP LD misuravano la larghezza spettrale RMS, DFB LD misuravano la larghezza spettrale 20 dB.
Nota5: La potenza ottica media minima misurata al BER inferiore a 1E-12@modello è PRBS223-1@ER=10dB.
Reti locali (LAN): il modulo può essere utilizzato in ambienti LAN per stabilire connessioni ad alta velocità tra switch di rete, router e altri dispositivi di rete.Facilita una trasmissione efficiente dei dati all'interno dell'infrastruttura LAN.
Reti metropolitane (MAN): è adatto per l'uso in MAN, fornendo connettività tra diversi siti all'interno di un'area metropolitana.Il modulo supporta la comunicazione ad alta velocità su medie distanze, consentendo uno scambio di dati affidabile.
Rete industriale: il modulo trova applicazioni in ambienti di rete industriale, dove è necessaria una comunicazione affidabile e ad alta velocità.reti di controllo, e altre applicazioni industriali che richiedono una connettività robusta.
Sistemi di sicurezza e sorveglianza: il modulo può essere utilizzato in sistemi di sicurezza e sorveglianza, consentendo una trasmissione efficiente di dati video di alta qualità su lunghe distanze.Facilita la comunicazione affidabile tra le telecamere, dispositivi di registrazione e centri di controllo.
Fibre-to-the-Home (FTTH): può essere utilizzato nelle implementazioni FTTH per fornire connessioni a banda larga ad alta velocità a locali residenziali o commerciali.Il modulo consente una trasmissione efficiente dei dati sulla rete in fibra ottica, supportando applicazioni ad alta larghezza di banda
Contattare il produttore: contattare il produttore o il fornitore del modulo trasmettitore TSB-3GM3-53DIR e informarsi sulle loro capacità di personalizzazione.Fornire loro informazioni dettagliate sulle esigenze specifiche.
Specifica i tuoi requisiti di personalizzazione: comunica chiaramente le tue esigenze di personalizzazione al produttore.regolazioni della gamma di temperaturePiù dettagliate e specifiche potete essere, meglio il produttore può capire le vostre esigenze.
Consultare il fabbricante: avviare discussioni con il fabbricante per valutare la fattibilità delle richieste di personalizzazione.e raccomandazioni basate sulle loro capacità ed esperienzaEssi possono anche consigliarvi su eventuali limitazioni o compromessi associati alla personalizzazione.
Valutare i costi e i tempi di consegna: la personalizzazione può comportare costi aggiuntivi e potrebbe influenzare i tempi di consegna.Discutere di questi fattori con il produttore per comprendere i prezzi e la linea temporale di produzione associata alla personalizzazione. Considera i compromessi tra personalizzazione, costi e tempo.
Revisione e conclusione: una volta discussi e concordati i dettagli della personalizzazione, rivedere le specifiche proposte, i prezzi e qualsiasi altro fattore rilevante.Assicurarsi che entrambe le parti abbiano una chiara comprensione della portata della personalizzazione prima di finalizzare l'ordine.
Forniamo una gamma di supporto tecnico e servizi per il modulo trasmettitore SFP.Il nostro team di esperti è a disposizione per rispondere a tutte le domande e fornire assistenza nell'installazione e manutenzione del prodotto.
Forniamo supporto pre-vendita per il modulo trasmettitore SFP, offrendo consulenza sulle caratteristiche e le capacità del prodotto, nonché informazioni sulla compatibilità con il sistema esistente.Il nostro team di ingegneri esperti può anche aiutarvi a determinare il miglior prodotto per le vostre esigenze specifiche.
Forniamo servizi di installazione e manutenzione per il modulo trasmettitore SFP.fornire indicazioni su come utilizzare al meglio il prodottoPossiamo anche fornire servizi di manutenzione e risoluzione dei problemi.
Offriamo supporto tecnico per il modulo trasmettitore SFP. Il nostro team di esperti può fornire assistenza per qualsiasi problema tecnico si possa incontrare con il prodotto,fornire consigli su quali misure adottare per garantire il funzionamento ottimale del prodotto.
Imballaggio e spedizione del modulo SFP:
Ogni modulo SFP è confezionato in un sacchetto antistatico e poi inserito in una scatola.La scatola viene sigillata e contrassegnata per indicare il contenuto e l'indirizzo di destinazione.
Quando il modulo SFP Transciver è confezionato e pronto per la spedizione, viene inviato ai clienti tramite un vettore di spedizione espresso.I pacchi vengono quindi tracciati e monitorati per garantire una consegna sicura e tempestiva.
Fogli di riferimento Codice del file: DS100045
