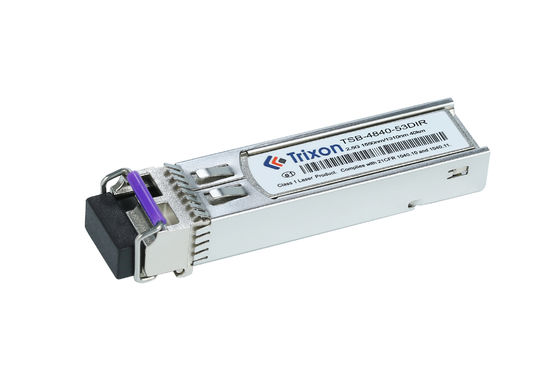

OC-48/STM-16 Bidirectional SFP Transceiver è un modulo ad alte prestazioni ed economico per sistemi di comunicazione in fibra ottica.Questo modulo supporta un'interfaccia con connettore LC singolo e una velocità di dati operativa fino a 2.5 Gbps. E' conforme allo standard SFP MSA e RoHS Compliant.
Il modulo trasmettitore SFP è progettato per l'uso con fibre monomode (SMF) e una lunghezza d'onda di 1550nm/1310nm.accesso all'area metropolitana e collegamenti tra edificiEsso presenta un basso consumo di energia, un basso costo e un'elevata affidabilità, ed è conforme al Small Form-factor Pluggable Multi-Sourcing Agreement (MSA).
Questo modulo trasmettitore è ideale per applicazioni che richiedono un trasmettitore ottico ad alte prestazioni e a basso costo con funzionalità avanzate.Supporta il funzionamento full-duplex ed è progettato per soddisfare e superare i requisiti degli standard LR e LCQuesto modulo è compatibile con un'ampia varietà di sistemi ottici e fornisce elevate velocità di trasmissione con prestazioni eccellenti.
L'OC-48/STM-16 Bidirectional SFP Transceiver fornisce una soluzione ideale per le esigenze di comunicazione ottica ad alta velocità e a basso costo.trasmettitore ottico a basso costo con funzionalità avanzate. Con la sua elevata velocità di trasmissione dati, basso consumo energetico e design robusto, l'unità è una scelta ideale per una varietà di applicazioni.
| Attributo | Valore |
|---|---|
| Nome del prodotto | OC-48/STM-16 Trasmettitore bidirezionale SFP |
| Tasso di dati | Fino a 2,5 Gbps |
| Distanza | 40 km |
| Fornitore di energia | Fornitore di alimentazione 3.3V singolo e interfaccia logica TTL |
| Tipo di fibra | SMF |
| Lunghezza d'onda | 1550nm/1310nm |
| DDMI | - Sì. |
| Tipo di connettore | Interfaccia con connettore LC singolo |
| Intervallo di temperatura | -40°C ~+85°C |
| a carica | Infissi a caldo |
(1310 mm/1550nm,DFBe PIN,40K.m)
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda centrale | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
| 1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
| Larghezza spettrale*NOtello4 | ∆λ | 1 | nm | DFB-LD | ||||
| Potenza media di uscita | PSulla strada | - Due. | +3 | dBm | ||||
| Rapporto di estinzione | Pronto soccorso | 8.2 | dB | |||||
| Potenza media del trasmettitore OFF | P- Sconnesso | - 45 anni. | dBm | |||||
| Occhio ottico di uscita | Compatibile con ITU-T G.957 | |||||||
| Ricevitore | ||||||||
| Lunghezza d'onda centrale | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
| 1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
| Sensibilità*NOtello5 | PIN | - Venti | dBm | 1310nmTX/1550nmRX | ||||
| - 27 | dBm | 1550nmTX/1310nmRX | ||||||
| Sovraccarico del ricevitore | Sovraccarico | -9 | dBm | |||||
| Perdite di ritorno ottico | 12 | dB | ||||||
| Dati di riferimento | Losa | - Quarantadue | dBm | |||||
| Risparmio di capitale | DISCRIZIONE | - 28 anni | dBm | |||||
| L'isteresi di LOS | 0.5 | 4 | dB | |||||
Nota 4: VSCEL LD e FP LD misuravano la larghezza spettrale RMS, DFB LD misuravano la larghezza spettrale 20 dB.
Nota5: La potenza ottica media minima misurata alla BER inferiore a 1E-10@modello è PRBS27-1@ER=10dB.
Reti di telecomunicazione: può essere utilizzato nelle reti di telecomunicazione per la trasmissione di dati ad alta velocità, come le infrastrutture di backbone o le connessioni a lungo raggio.
Reti metropolitane (MAN): il ricevitore può essere utilizzato nelle MAN per fornire connettività tra diverse località all'interno di una città o di un'area metropolitana.
Data Center: può essere utilizzato in ambienti di data center per collegare switch, router e altre apparecchiature di rete su fibra monomodo.
Fibre-to-the-Home (FTTH): il ricevitore può essere utilizzato nelle implementazioni FTTH per fornire accesso ad Internet ad alta velocità agli utenti residenziali e aziendali su lunghe distanze.
Wireless Backhaul: può essere utilizzato in applicazioni wireless backhaul per collegare stazioni base e trasmettere dati su collegamenti in fibra ottica.
Applicazioni di broadcast e video: il ricevitore può essere utilizzato in applicazioni di broadcast e video per trasmettere segnali video di alta qualità su lunghe distanze.
Reti industriali: può essere utilizzato in ambienti industriali per una comunicazione dati affidabile e ad alta velocità, come nel settore petrolifero e del gas, dei trasporti o manifatturiero.
Lunghezza d'onda: a seconda delle esigenze, è possibile scegliere tra diverse combinazioni di lunghezza d'onda per soddisfare le esigenze specifiche della fibra e della distanza di trasmissione.
Distanza di trasmissione: è possibile personalizzare la distanza di trasmissione per adattarsi alle diverse architetture di rete e alle esigenze di trasmissione.
Intervallo di temperatura di funzionamento:È possibile personalizzare la gamma di temperatura di funzionamento in base ai requisiti delle condizioni ambientali per garantire l'affidabilità e la stabilità del dispositivo in varie condizioni di temperatura.
Compatibilità: è possibile scegliere di personalizzare l'interfaccia per essere compatibile con dispositivi o protocolli di rete specifici per garantire un'integrazione senza soluzione di continuità con le apparecchiature esistenti.
Requisiti speciali: se avete altri requisiti speciali, come il budget energetico, le prestazioni ottiche, le dimensioni, ecc., potete discutere in dettaglio con il fornitore e personalizzare il TSB-GE10-53DIR.
Offriamo supporto tecnico e servizio per il nostro modulo trasmettitore SFP. Il nostro personale amichevole e esperto è disponibile per assistervi in caso di domande o preoccupazioni sul nostro prodotto.
Siamo orgogliosi di fornire ai nostri clienti la migliore esperienza e qualità del servizio.Non esitate a contattarci.!
Imballaggio e spedizione del modulo SFP Transciver
Il modulo SFP Transciver è confezionato in una scatola con un cuscino interno a prova di urti.La scatola viene quindi collocata in una scatola di spedizione più grande con sufficiente ammortizzatore per proteggere il prodotto durante il trasportoLa scatola di spedizione è sigillata e etichettata con l'indirizzo di destinazione e le informazioni di contatto.
Fogli dati di riferimento Codice del file: DS100040
