Questo modulo trasmettitore SFP è un trasmettitore ottico ad alte prestazioni e conveniente per 10 km di collegamenti SMF.Questo modulo è progettato per applicazioni di porte a piccolo fattore di forma (SFP), è progettato per funzionare con una singola fonte di alimentazione 3.3V e interfaccia logica TTL. Questo modulo supporta il collegamento a caldo e ha un intervallo di temperatura da -5°C a +70°C.Dispone anche di una funzionalità Digital Diagnostic Monitoring Interface (DDMI)., che consente all'utente di monitorare i parametri in tempo reale del ricevitore, come temperatura, tensione, corrente laser bias, trasmettere potenza ottica e ricevere potenza ottica.È progettato per applicazioni di modulo di trasmettitore ottico LR (Long Range).
| Parametro | Valore |
|---|---|
| Nome del prodotto | 1.25G GBE Trasmettitore bidirezionale SFP |
| Tipo di connettore | Interfaccia con connettore LC singolo |
| Tipo di fibra | SMF |
| Lunghezza d'onda | 1550nm/1310nm |
| Distanza | 20 km |
| Conformità | Conforme alla specifica MSA SFP |
| Tasso di dati | Tasso di dati operativo fino a 1,25 Gbps |
| Intervallo di temperatura | -5°C ~+70°C |
| DDMI | - Sì. |
| Fornitore di energia | Fornitore di alimentazione 3.3V singolo e interfaccia logica TTL |
(1310 mm/1550nm,FP/DFBe PIN,20 mila.m)
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | |
| Trasmettitore | |||||||
| Lunghezza d'onda centrale | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| Larghezza spettrale*NOtello4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| Potenza media di uscita | PSulla strada | -9 | -3 | dBm | |||
| Rapporto di estinzione | Pronto soccorso | 10 | dB | ||||
| Potenza media del trasmettitore OFF | P- Sconnesso | - 45 anni. | dBm | ||||
| Occhio ottico di uscita | Conforme alle norme Telcordia GR-253-CORE e IEEE 802.3ah-2004 | ||||||
| Ricevitore | |||||||
| Lunghezza d'onda centrale | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Sensibilità*NOtello5 | PIN | - 22 anni | dBm | ||||
| Sovraccarico del ricevitore | Sovraccarico | -3 | dBm | ||||
| Perdite di ritorno ottico | 12 | dB | |||||
| Dati di riferimento | Losa | - 35 anni. | dBm | ||||
| Risparmio di capitale | DISCRIZIONE | - 25 | dBm | ||||
| L'isteresi di LOS | 0.5 | 4 | dB | ||||

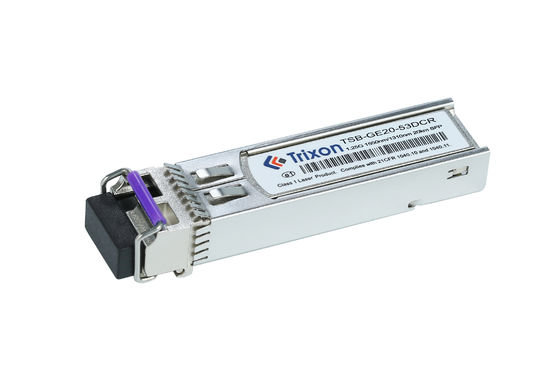

Il modulo trasmettitore SFP Trixon TSB-GE20-53DCR 1.25G è progettato per fornire una comunicazione dati affidabile su 20 km di fibra monomodo.Offre un range di temperatura esteso da -5°C a +70°C e dispone di DDMI per prestazioni migliorate. È alimentato da un singolo alimentatore 3.3V e da un'interfaccia logica TTL. L'interfaccia è un singolo connettore LC per una facile connessione.Il modulo di trascettore 25G SFP è una soluzione ideale per le esigenze di comunicazione dei dati e di reteÈ progettato per fornire prestazioni affidabili per applicazioni che richiedono un trasferimento di dati ad alta velocità su lunghe distanze.Questo modulo trasmettitore versatile ha un basso consumo energetico ed è altamente compatibile con un'ampia gamma di.25G SFP moduli trasmettitore. Il modulo trasmettitore TSB-GE20-53DCR 1.25G SFP di Trixon è una scelta ideale per le esigenze di comunicazione dei dati e di rete.Offre un'ampia gamma di temperature da -5°C a +70°C, DDMI, singolo alimentatore 3.3V e interfaccia logica TTL e un singolo connettore LC per una facile connessione.Questo modulo trasduttore affidabile e versatile è prodotto in Cina e fornisce una soluzione conveniente per le esigenze di comunicazione dei dati e di rete.
Personalizzazione della lunghezza d'onda: questo ricevitore supporta la trasmissione unidirezionale tra le lunghezze d'onda da 1550 nm a 1310 nm.È possibile scegliere la configurazione di lunghezza d'onda appropriata in base alle esigenze specifiche della rete.
Distanza di trasmissione: questo trasmettitore è progettato per la fibra mono-mode (SMF) con una distanza di trasmissione massima di 20 km.è possibile contattare il fornitore o il fabbricante per verificare se sono disponibili altre versioni o opzioni.
Intervallo di temperatura di funzionamento: il trasmettitore TSB-GE20-53DCR standard funziona nell'intervallo di temperatura da -5°C a +70°C.si può chiedere al fornitore o al produttore se esistono versioni personalizzabili per condizioni di temperatura più basse o più elevate.
Tipo di connettore a fibra ottica: questo trasmettitore utilizza un connettore a fibra ottica standard, di solito di tipo LC (Lucent Connector).si può discutere con il fornitore o il produttore se sono disponibili versioni personalizzabili per il tipo specifico di connettore.
Forniamo supporto tecnico e servizi per il modulo SFP.
Offriamo assistenza clienti 24 ore su 24, 7 giorni su 7, e supporto tecnico via telefono, email e chat online. Il nostro team di assistenza è disponibile per aiutare con qualsiasi domanda o problema.
Offriamo anche una vasta gamma di servizi per assistere con l'installazione, la manutenzione e la risoluzione dei problemi.ottimizzazione delle prestazioni, e risolvere eventuali problemi hardware o software.
Offriamo una copertura di garanzia completa per il modulo trasmettitore SFP. Le nostre garanzie coprono parti e manodopera, oltre a fornire accesso ai nostri servizi di riparazione e supporto.
Il modulo trasmettitore SFP deve essere confezionato in una confezione protettiva statica per ridurre al minimo il rischio di danno da ESD (scarica elettrostatica).Ogni modulo deve essere confezionato individualmente con protezione ESD e l'imballaggio deve essere etichettato con il numero di parte e altre informazioni pertinenti..
Per la spedizione, il modulo trasmettitore SFP deve essere spedito in una robusta scatola di cartone con adeguata imbottitura ed etichettatura.
Fogli dati di riferimento Codice del file: DS100033
