Questo modulo trasmettitore SFP è un trasmettitore ottico ad alte prestazioni e conveniente per 10 km di collegamenti SMF.Questo modulo è progettato per applicazioni di porte a piccolo fattore di forma (SFP), ed è progettato per funzionare con una singola fonte di alimentazione da 3,3 V e interfaccia logica TTL. Questo modulo supporta il collegamento a caldo e ha un intervallo di temperatura di -40 °C ~ +85 °C.Dispone anche di una funzionalità Digital Diagnostic Monitoring Interface (DDMI)., che consente all'utente di monitorare i parametri in tempo reale del ricevitore, come temperatura, tensione, corrente laser bias, trasmettere potenza ottica e ricevere potenza ottica.È progettato per applicazioni di modulo di trasmettitore ottico LR (Long Range).
| Parametro | Valore |
|---|---|
| Nome del prodotto | 1.25G GBE Trasmettitore bidirezionale SFP |
| Tipo di connettore | Interfaccia con connettore LC singolo |
| Tipo di fibra | SMF |
| Lunghezza d'onda | 1550nm/1310nm |
| Distanza | 20 km |
| Conformità | Conforme alla specifica MSA SFP |
| Tasso di dati | Tasso di dati operativo fino a 1,25 Gbps |
| Intervallo di temperatura | -40°C ~+85°C |
| DDMI | - Sì. |
| Fornitore di energia | Fornitore di alimentazione 3.3V singolo e interfaccia logica TTL |
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | |
| Trasmettitore | |||||||
| Lunghezza d'onda centrale | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| Larghezza spettrale*NOtello4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| Potenza media di uscita | PSulla strada | -9 | -3 | dBm | |||
| Rapporto di estinzione | Pronto soccorso | 10 | dB | ||||
| Potenza media del trasmettitore OFF | P- Sconnesso | - 45 anni. | dBm | ||||
| Occhio ottico di uscita | Conforme alle norme Telcordia GR-253-CORE e IEEE 802.3ah-2004 | ||||||
| Ricevitore | |||||||
| Lunghezza d'onda centrale | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Sensibilità*NOtello5 | PIN | - 22 anni | dBm | ||||
| Sovraccarico del ricevitore | Sovraccarico | -3 | dBm | ||||
| Perdite di ritorno ottico | 12 | dB | |||||
| Dati di riferimento | Losa | - 35 anni. | dBm | ||||
| Risparmio di capitale | DISCRIZIONE | - 25 | dBm | ||||
| L'isteresi di LOS | 0.5 | 4 | dB | ||||

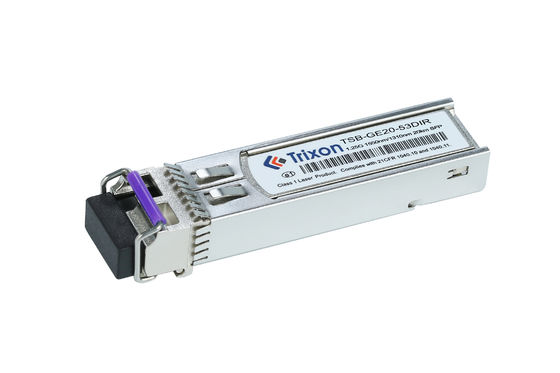

Il ricevitore TSB-GE20-53DIR è adatto alle reti di comunicazione ottica in cui è sufficiente una velocità di dati di 1,25 Gbps.
La funzione BIDI (bi-direzionale) consente la comunicazione bidirezionale su una singola fibra, utilizzando lunghezze d'onda diverse per trasmettere e ricevere segnali.Questo lo rende adatto per applicazioni in cui è disponibile solo una fibra o per implementazioni convenienti.
La distanza di trasmissione di 20 chilometri lo rende adatto per reti di comunicazione ottica a medio raggio, come reti locali (LAN), reti metropolitane o reti di campus.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsSi tratta di tecnologie di accesso in fibra ottica utilizzate per i servizi a banda larga in ambienti residenziali e commerciali.
L'ampia gamma di temperature da -40°C a +85°C rende questo trasmettitore adatto per l'impiego in condizioni ambientali difficili, come ambienti esterni o industriali.
Velocità dei dati: i moduli trasmettitori possono essere personalizzati per supportare diverse velocità di dati in base ai requisiti specifici della rete.o tassi di dati più elevati.
Distanza di trasmissione: la distanza di trasmissione di un modulo trasmettitore può essere personalizzata per soddisfare le esigenze specifiche della rete.o a lunghe distanze.
Lunghezza d'onda: I ricevitori possono essere personalizzati per funzionare a lunghezze d'onda specifiche, come 850nm, 1310nm o 1550nm, a seconda dell'infrastruttura e dei requisiti della rete.
Intervallo di temperatura: i moduli trasmettitori possono essere personalizzati per funzionare entro intervalli di temperatura specifici per garantire prestazioni ottimali in varie condizioni ambientali,come intervalli di temperatura estesi o ambienti industriali specializzati.
Interfaccia del connettore: le opzioni di personalizzazione dell'interfaccia del connettore possono includere vari tipi, come i connettori LC, SC o MPO,a seconda delle specifiche apparecchiature di rete e dell'infrastruttura di cablaggio utilizzate.
Supporto protocollo: I ricevitori possono essere personalizzati per supportare diversi protocolli e standard, come Ethernet, Fibre Channel, SONET / SDH o standard specifici del settore.
Fattore di forma: le opzioni di personalizzazione possono includere diversi fattori di forma, tra cui SFP, SFP+, QSFP o CFP, per garantire la compatibilità con le apparecchiature di rete utilizzate.
Caratteristiche aggiuntive: a seconda dei requisiti specifici, i moduli trasmettitori possono essere personalizzati con funzionalità aggiuntive come il monitoraggio della diagnostica digitale (DDM),che fornisce capacità di monitoraggio e diagnostica in tempo reale.
Forniamo supporto tecnico e servizi per il modulo SFP.
Offriamo assistenza clienti 24 ore su 24, 7 giorni su 7, e supporto tecnico via telefono, email e chat online. Il nostro team di assistenza è disponibile per aiutare con qualsiasi domanda o problema.
Offriamo anche una vasta gamma di servizi per assistere con l'installazione, la manutenzione e la risoluzione dei problemi.ottimizzazione delle prestazioni, e risolvere eventuali problemi hardware o software.
Offriamo una copertura di garanzia completa per il modulo trasmettitore SFP. Le nostre garanzie coprono parti e manodopera, oltre a fornire accesso ai nostri servizi di riparazione e supporto.
Il modulo trasmettitore SFP deve essere confezionato in una confezione protettiva statica per ridurre al minimo il rischio di danno da ESD (scarica elettrostatica).Ogni modulo deve essere confezionato individualmente con protezione ESD e l'imballaggio deve essere etichettato con il numero di parte e altre informazioni pertinenti..
Per la spedizione, il modulo trasmettitore SFP deve essere spedito in una robusta scatola di cartone con adeguata imbottitura ed etichettatura.
Fogli dati di riferimento Codice del file: DS100033
