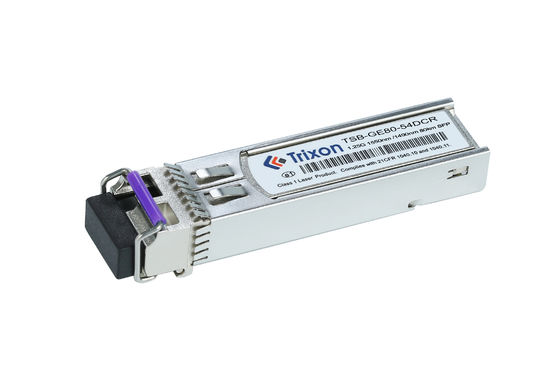

Questo...1.25G GBE Trasmettitore bidirezionale SFPè un dispositivo con collegamento a caldo, conforme allo standard industriale SFP Multi-Source Agreement (MSA). Supporta DDMI e può raggiungere una distanza fino a 80 km. Questo ricevitore utilizza un laser DFB da 1310 nm,consentendo velocità di trasmissione fino a 1.25G. È progettato per l'uso in Gigabit Ethernet, Fibre Channel e altri collegamenti ottici.
| Parametri | Dettagli |
|---|---|
| Conformità | Conforme alla specifica MSA SFP |
| Fornitore di energia | Fornitore di alimentazione 3.3V singolo e interfaccia logica TTL |
| Tipo di connettore | Interfaccia con connettore LC singolo |
| Tipo di fibra | SMF |
| a carica | Infissi a caldo |
| Tasso di dati | Tasso di dati operativo fino a 1,25 Gbps |
| DDMI | - Sì. |
| Lunghezza d'onda | 1550nm/1490nm |
| Intervallo di temperatura | -5°C ~+70°C |
| Distanza | 80 km (LR) |
(1490 mm/1550 nm ,DFBe PIN,80 mila.m)
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | |
| Trasmettitore | |||||||
| Lunghezza d'onda centrale | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
| Larghezza spettrale*NOtello4 | ∆λ | 1 | nm | DFB-LD | |||
| Potenza media di uscita | PSulla strada | 0 | 5 | dBm | |||
| Rapporto di estinzione | Pronto soccorso | 10 | dB | ||||
| Potenza media del trasmettitore OFF | P- Sconnesso | - 45 anni. | dBm | ||||
| Occhio ottico di uscita | Conforme alle norme Telcordia GR-253-CORE e IEEE 802.3ah-2004 | ||||||
| Ricevitore | |||||||
| Lunghezza d'onda centrale | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
| Sensibilità*NOtello5 | PIN | - 24 | dBm | ||||
| Sovraccarico del ricevitore | Sovraccarico | -3 | dBm | ||||
| Perdite di ritorno ottico | 12 | dB | |||||
| Dati di riferimento | Losa | - 35 anni. | dBm | ||||
| Risparmio di capitale | DISCRIZIONE | - 25 | dBm | ||||
| L'isteresi di LOS | 0.5 | 4 | dB | ||||
Nota 4: VSCEL LD e FP LD misuravano la larghezza spettrale RMS, DFB LD misuravano la larghezza spettrale 20 dB.
Nota5: La potenza ottica media minima misurata al BER inferiore a 1E-10@modello è PRBS27-1@ER=10dB.
Il ricevitore è comunemente utilizzato nelle reti di comunicazione ottica in cui è sufficiente una velocità di dati di 1,25 Gbps.
La funzione BIDI (bi-direzionale) consente la comunicazione bidirezionale su una singola fibra, utilizzando lunghezze d'onda diverse per trasmettere e ricevere segnali.Questo lo rende adatto per applicazioni in cui è disponibile solo una fibra o per implementazioni convenienti.
La distanza di trasmissione di 80 chilometri lo rende adatto alle reti di comunicazione ottica a lungo raggio, come le reti metropolitane e regionali.
La combinazione specifica di lunghezza d'onda di 1550 nm e 1490 nm suggerisce che questo trasmettitore è probabilmente progettato per l'uso in applicazioni GPON (Gigabit Passive Optical Network).GPON è una tecnologia di accesso in fibra ottica utilizzata per i servizi a banda larga in ambienti residenziali e commerciali.
Velocità dei dati: i moduli trasmettitori possono essere personalizzati per supportare diverse velocità di dati in base ai requisiti specifici della rete.o tassi di dati più elevati.
Distanza di trasmissione: la distanza di trasmissione di un modulo trasmettitore può essere personalizzata per soddisfare le esigenze specifiche della rete.o a lunghe distanze.
Lunghezza d'onda: I ricevitori possono essere personalizzati per funzionare a lunghezze d'onda specifiche, come 850nm, 1310nm o 1550nm, a seconda dell'infrastruttura e dei requisiti della rete.
Intervallo di temperatura: i moduli trasmettitori possono essere personalizzati per funzionare entro intervalli di temperatura specifici per garantire prestazioni ottimali in varie condizioni ambientali,come intervalli di temperatura estesi o ambienti industriali specializzati.
Interfaccia del connettore: le opzioni di personalizzazione dell'interfaccia del connettore possono includere vari tipi, come i connettori LC, SC o MPO,a seconda delle specifiche apparecchiature di rete e dell'infrastruttura di cablaggio utilizzate.
Supporto protocollo: I ricevitori possono essere personalizzati per supportare diversi protocolli e standard, come Ethernet, Fibre Channel, SONET / SDH o standard specifici del settore.
Fattore di forma: le opzioni di personalizzazione possono includere diversi fattori di forma, tra cui SFP, SFP+, QSFP o CFP, per garantire la compatibilità con le apparecchiature di rete utilizzate.
Caratteristiche aggiuntive: a seconda dei requisiti specifici, i moduli trasmettitori possono essere personalizzati con funzionalità aggiuntive come il monitoraggio della diagnostica digitale (DDM),che fornisce capacità di monitoraggio e diagnostica in tempo reale.
Offriamo supporto tecnico e servizio per i nostri moduli SFP Transceiver per garantire ai nostri clienti di ottenere il massimo dai loro prodotti.
Il nostro team di supporto tecnico è disponibile per rispondere a qualsiasi domanda o fornire consigli sull'installazione, risoluzione dei problemi e manutenzione.riparazioni di macchine, e sostituzioni.
Possiamo fornire assistenza a distanza, se necessario, e il nostro team di supporto è sempre disponibile per aiutare con qualsiasi problema che possa sorgere.
Per ulteriori informazioni sul nostro supporto tecnico e sui nostri servizi, contattateci.
Il modulo SFP Transciver è confezionato e spedito in una scatola robusta e resistente, che deve essere sigillata con nastro adesivo per garantire che il prodotto non venga danneggiato durante il trasporto.Un numero di tracciamento sarà fornito per la spedizione per garantire che il cliente sia in grado di rintracciare l'articoloLa scatola deve anche essere etichettata con il nome, l'indirizzo e le informazioni di contatto del cliente per una facile identificazione.
Il metodo di spedizione dipenderà dalle preferenze del cliente. La spedizione standard viene solitamente effettuata tramite un servizio di corriere affidabile ed economico.La spedizione prioritaria è disponibile anche per i clienti che hanno bisogno del prodotto rapidamenteIn ogni caso, la soddisfazione del cliente è la nostra massima priorità e faremo del nostro meglio per assicurarci che il prodotto arrivi in perfette condizioni al cliente.
Fogli dati di riferimento Codice del file: DS100033
