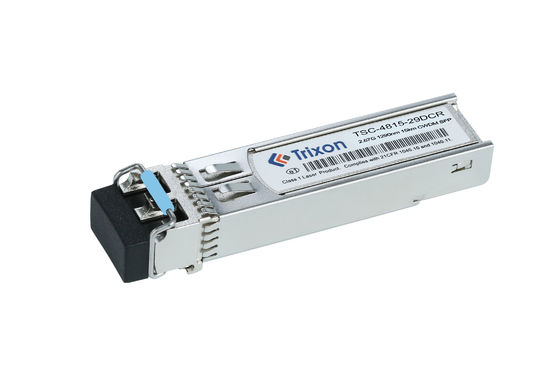

Questo OC-48/STM-16 SFP CWDM Transceiver è progettato per una velocità di dati di 1,25 Gbps e si basa su un'interfaccia a connettore LC doppio per la trasmissione in fibra SMF duplex.È un prodotto ad alte prestazioni ed economico che supporta la funzione DDMI (Digital Diagnostic Monitoring Interface). Con il supporto di un singolo alimentatore +3.3V, il ricevitore ottico è conforme agli standard IEEE 802.3z 1000BASE-SX e SFF-8472, e supporta le lunghezze d'onda CWDM 1310nm e 1550nm.
Questo dispositivo è progettato per soddisfare i requisiti per applicazioni ad alta densità e con alto numero di porte nel data center, nel nucleo aziendale e nel livello di aggregazione, nonché per l'accesso nell'area metropolitana.E le sue dimensioni compatte e il suo basso consumo di energia lo rendono una soluzione ideale per i sistemi basati su SFP.
| Nome del prodotto | OC-48/STM-16 Trasmettitore CWDM SFP |
|---|---|
| Conformità | Conforme alla specifica MSA SFP SFF-8472 |
| Laser | CWDM |
| Distanza | 15 km |
| Tipo di connettore | Interfaccia con connettore LC duplex |
| Tipo di fibra | SMF |
| Tasso di dati | Tasso di trasmissione di dati fino a 2,5 Gbps |
| a carica | Infissi a caldo |
| DDMI | - Sì. |
| Intervallo di temperatura | -5°C ~+70°C |
(15Km)
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda centrale | λc | λc-7.5 | λc | λc+7.5 | nm | |||
| Larghezza spettrale*NOtello4 | ∆λ | 1 | nm | DFB-LD | ||||
| Potenza media di uscita | PSulla strada | - 5 | 0 | dBm | ||||
| Rapporto di estinzione | Pronto soccorso | 8.2 | dB | |||||
| Potenza media del trasmettitore OFF | P- Sconnesso | - 45 anni. | dBm | |||||
| Occhio ottico di uscita | Conformi alle maschere oculari STM-16/OC-48 se filtrate | |||||||
| Ricevitore | ||||||||
| Lunghezza d'onda centrale | λc | 1200 | 1600 | nm | ||||
| Sensibilità*NOtello5 | PIN | - 18 anni. | dBm | |||||
| Sovraccarico del ricevitore | Sovraccarico | 0 | dBm | |||||
| Perdite di ritorno ottico | 12 | dB | ||||||
| Dati di riferimento | Losa | - 35 anni. | dBm | |||||
| Risparmio di capitale | DISCRIZIONE | - 25 | dBm | |||||
| L'isteresi di LOS | 0.5 | 4 | dB | |||||
Il ricevitore è utilizzato principalmente nelle reti di comunicazione ottica che richiedono una velocità di dati di 2,5 Gbps.
È adatto per applicazioni basate sugli standard di comunicazione OC-48 (Optical Carrier 48) e STM-16 (Synchronous Transport Module 16).
Il ricevitore supporta la tecnologia CWDM (Gross Wavelength Division Multiplexing),che consente la trasmissione simultanea di più segnali ottici su una singola fibra utilizzando diverse lunghezze d'onda.
Può essere utilizzato in varie applicazioni di rete, tra cui telecomunicazioni, data center, reti aziendali e reti metropolitane / di accesso.
Velocità dei dati: i moduli trasmettitori possono essere personalizzati per supportare diverse velocità di dati in base ai requisiti della rete.
Distanza di trasmissione: la distanza di trasmissione di un modulo trasmettitore può essere personalizzata per soddisfare i requisiti specifici della rete.g., pochi metri), applicazioni a medio raggio (ad esempio, fino a 10 chilometri) o a lungo raggio (ad esempio, fino a 80 chilometri o più).
Intervallo di temperatura: l'intervallo di temperatura di un modulo trasmettitore può essere personalizzato per garantire prestazioni ottimali in condizioni ambientali specifiche.Questa personalizzazione consente al modulo di funzionare in modo affidabile in temperature estreme, ad esempio in ambienti industriali o all'aperto.
Interfaccia del connettore: i moduli trasmettitori possono essere personalizzati per supportare diversi tipi di interfacce del connettore, come i connettori LC, SC o MPO.La scelta dell'interfaccia del connettore dipende dall'attrezzatura di rete specifica e dall'infrastruttura di cablaggio utilizzata.
Protocolli e standard: i moduli trasmettitori possono essere personalizzati per supportare vari protocolli e standard, come Ethernet, Fibre Channel, SONET / SDH o standard specifici del settore.
lunghezze d'onda: per i moduli che utilizzano tecnologie di multiplexing per divisione d'onda (WDM),le opzioni di personalizzazione possono includere specifici canali di lunghezza d'onda o combinazioni per supportare specifiche architetture o requisiti di rete.
Fattore di forma: i moduli trasmettitori sono disponibili in vari fattori di forma, come SFP, SFP+, QSFP o CFP.la personalizzazione può comportare la selezione del fattore di forma appropriato per la compatibilità.
Offriamo un supporto tecnico completo e un servizio per i nostri prodotti di modulo trasmettitore SFP.
Forniamo informazioni dettagliate sul prodotto, consulenza tecnica e soluzioni per aiutare i clienti a fare la scelta migliore per le loro esigenze.
L'imballaggio e la spedizione del modulo trasmettitore SFP richiedono:
Fogli dati di riferimento Codice del file: DS210006
