Marchio: | Trixon |
Numero di modello: | TSC-4830-XXDER |
MOQ: | Negoziabile |
prezzo: | Negoziabile |
Dettagli dell' imballaggio: | Negoziabile |
Condizioni di pagamento: | L/C D/P |

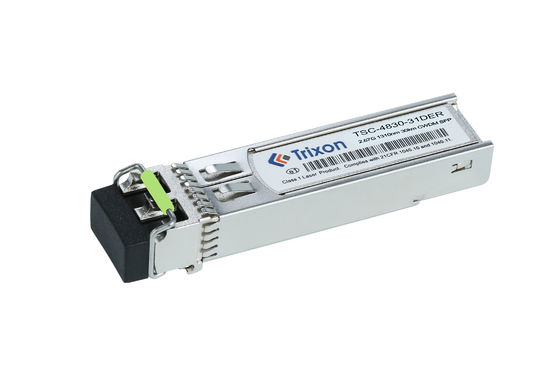

Il nostro modulo trasmettitore SFP è conforme alla specifica MSA SFP SFF-8472 e supporta l'interfaccia di monitoraggio diagnostico digitale (DDMI) per l'accesso in tempo reale ai parametri operativi del dispositivo.Si tratta di un modulo di trasmettitore ottico collegato a caldo per applicazioni di fibra mono-mode duplex (SMF), con velocità di trasmissione operativa da 1G a 2,5Gbps e supporta la trasmissione LR/LW. Offre un'eccellente combinazione di alte prestazioni e affidabilità per soddisfare i requisiti del data center,reti aziendali e di operatori.
Attributo | Specificità |
---|---|
Nome del prodotto | OC-48/STM-16 Trasmettitore CWDM SFP |
Tasso di dati | Tasso di dati operativo da 1G a 2,5 Gbps |
Distanza | 30 km |
Laser | CWDM (1310 nm) |
Tipo di fibra | Fibra monouso (SMF) |
Tipo di connettore | Interfaccia con connettore LC duplex |
Fornitore di energia | Fornitore di alimentazione 3.3V singolo e interfaccia logica TTL |
Intervallo di temperatura | -20°C ~ +85°C |
Conformità | Conforme alla specifica MSA SFP SFF-8472 |
a carica | Infissi a caldo |
Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | ||
Trasmettitore | ||||||||
Lunghezza d'onda centrale | λc | λc-7.5 | λc | λc+6.5 | nm |
1271/1291 1311/1351 1371/1411 1471/1491 1511/1531 1551/1571 |
||
Larghezza spettrale*NOtello4 | ∆λ | 1 | nm | DFB-LD | ||||
Potenza media di uscita | PSulla strada | 1 | 4 | dBm | ||||
Rapporto di estinzione | Pronto soccorso | 8.2 | dB | |||||
Potenza media del trasmettitore OFF | P- Sconnesso | - 45 anni. | dBm | |||||
Occhio ottico di uscita | Conformi alle maschere oculari STM-16/OC-48 se filtrate | |||||||
Ricevitore | ||||||||
Lunghezza d'onda centrale | λc | 1200 | 1600 | nm | ||||
Sensibilità*NOtello5 | PIN | - 29 | dBm | |||||
Sovraccarico del ricevitore | Sovraccarico | -9 | dBm | |||||
Perdite di ritorno ottico | - 12 | dB | ||||||
Dati di riferimento | Losa | - Quarantadue | dBm | |||||
Risparmio di capitale | DISCRIZIONE | - Trenta | dBm | |||||
L'isteresi di LOS | 0.5 | 4 | dB |
Nota 4: VSCEL LD e FP LD misuravano la larghezza spettrale RMS, DFB LD misuravano la larghezza spettrale 20 dB.
Nota5: La potenza ottica media minima misurata al BER inferiore a 1E-12@modello è PRBS223-1 @ 2.67Gbps
Sistema di comunicazione in fibra ottica: questo modulo CWDM è adatto ai sistemi di comunicazione in fibra ottica e può essere utilizzato per stabilire collegamenti di trasmissione dati 2.5G.Può funzionare in un intervallo di temperatura esteso e supporta la trasmissione su lunghe distanze (30 km)Pertanto, può essere utilizzato nell'accesso alla fibra ottica, nella banda larga della fibra ottica, nella trasmissione della fibra ottica e in altri campi di applicazione.
Interconnessione del data center: in un ambiente di data center, questo modulo CWDM può essere utilizzato per implementare l'interconnessione all'interno del data center.dispositivi di archiviazione e dispositivi di reteLa sua gamma di temperature estesa gli consente di adattarsi alle diverse condizioni di temperatura nei data center.
Rete di telecomunicazioni: questo modulo CWDM può essere utilizzato per la trasmissione di dati nelle reti di telecomunicazione.attrezzature di trasmissione e nodi di rete per raggiungere velocità elevate, trasmissione di dati a lunga distanza, è in grado di operare in un'ampia gamma di temperature e di adattarsi a diverse condizioni ambientali.
Sistema di videosorveglianza: questo modulo CWDM è adatto anche per la trasmissione di dati nei sistemi di videosorveglianza.Può essere utilizzato per collegare videocamere e centri di monitoraggio per supportare la trasmissione video a lunga distanzaLa sua gamma di temperature estesa lo rende adatto per le esigenze di videosorveglianza all'aperto o in ambienti difficili.
Velocità di trasmissione: se hai bisogno di una velocità di trasmissione diversa dalla 2.5G standard, ad esempio 1G o 10G, puoi discutere questo requisito con il produttore o il fornitore.Possono essere in grado di fornire una soluzione personalizzata per soddisfare la velocità di trasmissione desiderata.
Lunghezza d'onda: il modulo CWDM opera in genere su lunghezze d'onda specifiche definite dallo standard CWDM.si può chiedere la possibilità di personalizzare il modulo per operare su quelle lunghezze d'onda.
Distanza di trasmissione: se si richiede una distanza di trasmissione più lunga o più breve dei 30 km standard,si può discutere con il produttore se possono personalizzare il modulo per soddisfare le esigenze specifiche di distanza.
Intervallo di temperatura: se l'applicazione richiede un intervallo di temperatura più ampio o più ristretto rispetto a -20°C ~ +85°C specificato,si può chiedere circa la possibilità di personalizzare l'intervallo di temperatura per il modulo.
Tipo di connettore: la configurazione standard per questo modulo potrebbe essere il connettore LC. Tuttavia, se hai bisogno di un tipo di connettore diverso, come SC o ST,si può discutere la possibilità di personalizzazione con il produttore.
Funzionalità DDMI: se è necessaria la funzionalità Digital Diagnostic Monitoring Interface (DDMI) per monitorare le prestazioni e i parametri del modulo,potete confermare con il produttore se questa funzione è disponibile o può essere personalizzata.
Imballaggio e spedizione del modulo trasmettitore SFP
Il modulo trasmettitore SFP è confezionato in modo sicuro in una bombola protettiva e viene inserito in una scatola di cartone o in una scatola di plastica per la spedizione.La scatola viene quindi racchiusa in un materiale di imballaggio impermeabile come il polietilene o la carta kraftLa scatola viene quindi sigillata con nastro adesivo per garantire la sicurezza del prodotto durante la spedizione.Una volta sigillata la confezione, è pronto per la spedizione.
Fogli dati di riferimento Codice del file: DS900003
