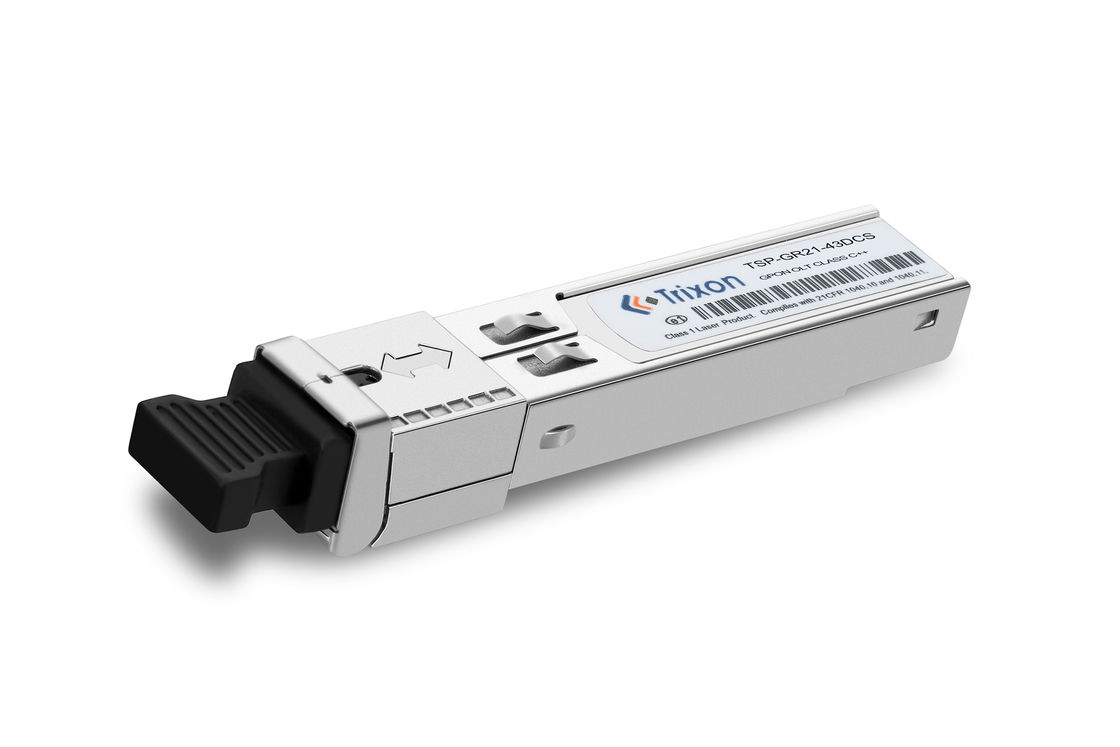

GPON OLT Modulo trasmettitore classe C++ DFB TX 2.488Gbps RX 1.244Gbps 0°C~+70°C TSP-GR21-43DCS
Il PON Transceiver è un transceiver ottico monomodo progettato per applicazioni di rete ottica passiva (PON).con una velocità di trasmissione di dati di TX 2.488Gbps e RX 1.244Gbps, e una distanza di trasmissione fino a 20 km. È alimentato da una singola fonte di alimentazione 3.3V ed è dotato di un'interfaccia logica TTL.È conforme allo standard SC/UPC ed è progettato per applicazioni a fibra monomodoQuesto ricevitore è ideale per reti FTTH, FTTB e FTTP. È altamente affidabile e ottimizzato per comunicazioni ad alta velocità a lunga distanza.
| Parametro | Valore |
|---|---|
| Nome del prodotto | Trasmettitore PON |
| Tipo di connettore | Unico SC/UPC |
| Componenti ottici | DFB |
| Temperatura di funzionamento | 0°C~+70°C |
| Distanza di trasmissione | Distanza fino a 20 km |
| Tasso di dati | TX 2,488 Gbps RX 1,244 Gbps |
| Prestazioni | Funzione RSSI di scatto digitale per monitorare il livello di potenza ottica di ingresso |
| Tipo di interfaccia | SC/UPC |
| Applicazione | Classe C++ |
| Fornitore di energia | Fornitore di alimentazione 3.3V singolo e interfaccia logica TTL |
Specificità delle prestazioni
(Classe C++)
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità |
| SMF di 9 μm di diametro del nucleo | 20 | Km | |||
| Tasso di dati |
TX 2.488 RX 1.244 |
Gbit/s | |||
| Trasmettitore | |||||
| Lunghezza d'onda centrale | λC | 1480 | 1490 | 1500 | nm |
| Larghezza spettrale (-20dB) | Δλ | 1 | nm | ||
| Potenza media di uscita | AOP | +5 | +9 | dBm | |
| Rapporto di estinzione | Pronto soccorso | 8.2 | dB | ||
| Potenza media del trasmettitore OFF | - 39 | dBm | |||
| Sanzione per dispersione del trasmettitore | TDP | 1 | dB | ||
| Occhio ottico di uscita | Conforme alla norma ITU-T G.984.2 | ||||
| Ricevitore | |||||
| Lunghezza d'onda centrale | 1260 | 1310 | 1360 | nm | |
| Sensibilità*Nota 3 | SEN | - 32 anni. | dBm | ||
| Sovraccarico del ricevitore | SAT | - 12 | dBm | ||
|
Modulo di scatto del ricevitore dinamico Distanza |
15 | dB | |||
| Perdite di ritorno ottico | - Venti | dB | |||
| Risparmio di capitale | - 33 | dBm | |||
| Dati di riferimento | - 45 anni. | dBm | |||
| L'isteresi di LOS | 0.5 | 4 | dB | ||
IlTrasmettitore PON Trixon TSP-GR21-43DCSè la scelta ideale per le applicazioni che necessitano di una connessione ottica ad alta velocità e a lunga distanza.Classe C++L'interfaccia ottica e l'interfaccia singolaCollegamento SC/UPC, consentendo la trasmissione di dati fino a2.488 Gbps- e1.244 GbpsCon una distanza massima di trasmissione di20 km, il ricevitore PON Trixon TSP-GR21-43DCS è perfetto per un'ampia gamma di applicazioni.DFBIl sistema è dotato di componenti ottici per garantire una connessione affidabile e sicura.PONtrasmettitore con prestazioni superiori.
Il ricevitore Trixon TSP-GR21-43DCS PON è un ricevitore ottico monomodo utilizzato per applicazioni di classe C ++. È prodotto in Cina con un range di temperatura operativa di 0 ° C ~ + 70 ° C.Il ricevitore ha una velocità di trasmissione di TX 2.488Gbps RX 1.244Gbps e una lunghezza d'onda di 1490nm DFB-LD Trasmettitore e 1310nm Burst-mode APD-TIA ricevitore.È dotato di un'interfaccia ottica SC/UPC sia per il trasmettitore che per il ricevitore e offre componenti ottici DFB.
Il nostro trasmettitore PON è supportato da un team di ingegneri esperti in supporto tecnico.
Tutti i prodotti PON Transceiver saranno confezionati in scatole di cartone e includeranno il prodotto, gli accessori e i manuali d'uso.
La spedizione avverrà tramite un servizio di corriere affidabile. Invieremo ai clienti un codice di tracciamento via e-mail in modo che possano tenere traccia del progresso del loro pacco. I tempi di consegna varieranno a seconda della destinazione.
Fogli dati di riferimento Codice del file: DS900008
