Il modulo trasmettitore SFP è un modulo trasmettitore compatto progettato per l'uso in applicazioni LC SFP LR Duplex a 1310nm 1.25Gbps. Supporta un singolo alimentatore a 3.3V e un'interfaccia logica TTL.È dotato di un intervallo di temperatura da -5°C a +70°C e di una distanza di trasmissione fino a 40 km.Il modulo trasmettitore SFP è conforme alla SFF-8472 MSA e supporta la funzione DDM (Digital Diagnostic Monitoring)È adatto per SMF (Single Mode Fiber) e fornisce un modo conveniente per aggiungere la connettività in fibra al sistema di rete.
Parametri | Descrizione |
---|---|
Tipo di fibra | Fibra monouso (SMF) |
Distanza | 40 km |
a carica | Infissi a caldo |
Conformità | Compatibile con la SFF-8472 |
Laser | 1310 nm-FP |
Nome del prodotto | Trasmettitore SDH STM-1/SONET OC-3 SFP |
Intervallo di temperatura | -5°C ~+70°C |
Tasso di dati | Tasso di trasmissione fino a 155,52 Mbps |
DDMI | - Sì. |
Tipo di connettore | Interfaccia con connettore LC duplex |
(1310 mmFPe PIN,Quarantamila.m)
Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | Nota | |
Trasmettitore | |||||||
Lunghezza d'onda centrale | λc | 1280 | 1310 | 1340 | nm | ||
Larghezza spettrale*NOtello4 | ∆λ | 3 | nm | FP-LD | |||
Potenza media di uscita | PSulla strada | - 5 | 0 | dBm | |||
Rapporto di estinzione | Pronto soccorso | 10 | dB | ||||
Potenza media del trasmettitore OFF | P- Sconnesso | - 45 anni. | dBm | ||||
Occhio ottico di uscita | Compatibile con le maschere oculari Telcordia GR-253-CORE e ITU-T G.957 | ||||||
Ricevitore | |||||||
Lunghezza d'onda centrale | λc | 1200 | 1650 | nm | |||
Sensibilità*NOtello5 | PIN | - 34 | dBm | ||||
Sovraccarico del ricevitore | Sovraccarico | - 10 | dBm | ||||
Perdite di ritorno ottico | 12 | dB | |||||
Dati di riferimento | Losa | - 45 anni. | dBm | ||||
Risparmio di capitale | DISCRIZIONE | - 35 anni. | dBm | ||||
L'isteresi di LOS | 0.5 | 4 | dB |

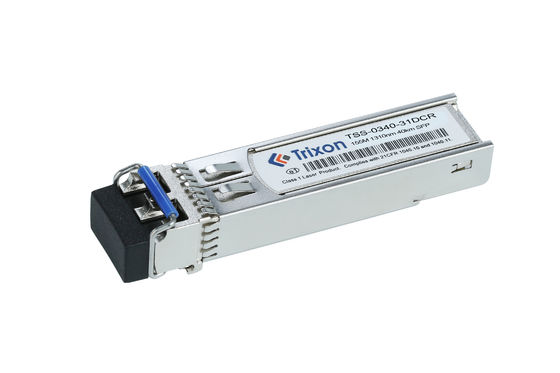

Il Trixon TSS-0340-31DCR è un modulo trasmettitore SFP 1.25G per una vasta gamma di applicazioni.È collegata a caldo e ha una velocità di trasmissione di dati fino a 155Questo prodotto è ideale per data center e reti di comunicazione che richiedono una trasmissione di dati ad alta velocità e affidabile su lunghe distanze.È progettato per fornire prestazioni e affidabilità superiori, che lo rende una soluzione ideale per una varietà di applicazioni, tra cui Ethernet, Fibre Channel e Gigabit Ethernet.Il Trixon TSS-0340-31DCR è progettato per un uso a lungo termine ed è supportato da una garanzia limitata a vita.
Distanza di trasmissione: consultare il fabbricante o il fornitore se è necessario regolare la distanza di trasmissione.possono essere in grado di fornire una soluzione personalizzata.
Intervallo di temperatura: se l'applicazione richiede un intervallo di temperatura più ampio o più ristretto rispetto a -5°C ~ +70°C specificato,si può chiedere circa la possibilità di personalizzare il range di temperatura per il modulo trasmettitore.
Tipo di connettore: la configurazione standard per questo modulo trasmettitore è costituita da connettori LC.si può discutere la possibilità di personalizzazione con il produttore.
Imballaggio ed etichettatura: se avete requisiti specifici di imballaggio o etichettatura per il modulo trasmettitore, come includere il logo della vostra azienda o un marchio specifico,Puoi chiedere informazioni sulle opzioni di personalizzazione.
Caratteristiche aggiuntive: se avete in mente caratteristiche o funzionalità aggiuntive specifiche, come diagnosi avanzata, monitoraggio dell'alimentazione o supporto specifico del protocollo,si può discutere la fattibilità della personalizzazione con il produttore.
Forniamo supporto tecnico e servizi per moduli SFP.
I moduli trasmettitori SFP devono essere confezionati e spediti in modo da proteggerli da urti esterni, vibrazioni e contaminazione.
Fogli dati di riferimento Codice del file:DS110024
Vista dell'edificio della Trixon Company:
Scenario di prova del modulo trasmettitore-ricevitore Trixon:
Produciamo l'OSA da soli, i seguenti video mostrano la stazione di distribuzione automatica per la produzione di OSA.
