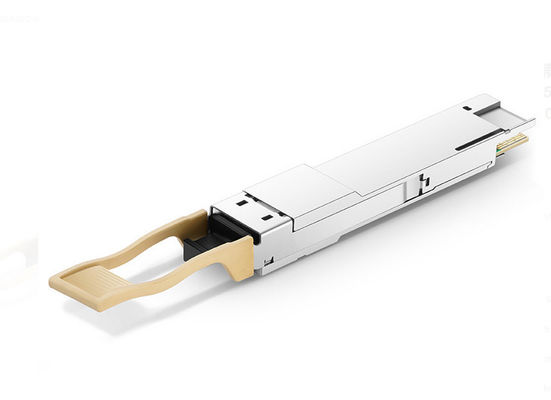

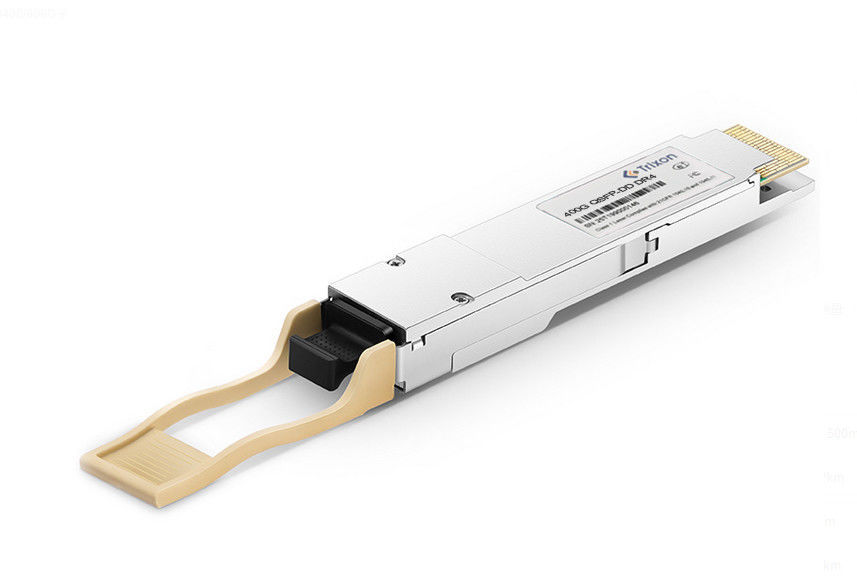

TQS-QGM5-31DCR 400G QSFP-DD DR4 Trasmettitore 4x106.25Gbps 500m distanza 0°C ~ +70°C SMF MPO-12 connettore
| Attributo | Valore |
|---|---|
| Nome del prodotto | Trasmettitore 400G QSFP-DD DR4 |
| Tipo di fibra | SMF |
| Fattore di forma | QSFP-DD |
| Laser | 1310 EML |
| Intervallo di temperatura | 0°C~70°C |
| Applicazione | 400GBASE-DR4 Ethernet (PAM4)/5G |
| Distanza | 500 metri |
| Interfaccia ottica | Interfaccia ottica 400GBASE-DR4 |
| Collegamento | Cassa di tipo 2 con connettore MPO-12 |
| Interfaccia elettrica I/O ad alta velocità | 400GAUI-4 |
| Contenitore singolo MPO-12 | - Sì, sì. |
| Fattore di forma del tipo OSFP | - Sì, sì. |
| Consumo massimo di energia | 10W |
Specificità delle prestazioni
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità | |
| Trasmettitore | ||||||
| Lunghezza d'onda centrale | λ | 1311 | nm | |||
| Velocità del segnale trasmettitore | 53.125 | Gbd PAM4 | ||||
| SMSR | 30 | dB | ||||
| Potenza di lancio media per corsia | Pout | ¢2.9 | 4 | dB m | ||
| OMA esterno, ogni corsia | Nota 5 | OMAouter | - Zero.8 | 4.2 | dBm | |
| Potenza di lancio in OMAouter meno TDECQ, ogni corsia | TOMA | - Due.2 | dB | |||
| Trasmettitore e chiusura occhio di dispersione per PAM4 | TDECQ | 3.4 | dB | |||
| TDECQ 10log10 ((Ceq) | 3.4 | dB | ||||
| Tolleranza di perdita di ritorno ottico | TOL | 21.4 | dB | |||
| PoUT medio (disattivazione del laser) | - Si ', si '. | - | - 15 | dBm | ||
| Rapporto di estinzione | Pronto soccorso | 3.5 | - | - | dB | |
| Tempo di transizione del trasmettitore | 17 | ps | ||||
| RIN17.1OMA | RIN | -136 | dB/Hz | |||
| Riflessione del trasmettitore | Tr | - 26 anni. | dB | |||
Nota 5: Anche se TDECQ < 1,4 dB, l'OMAouter (min) deve superare questo valore
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità |
| Ricevitore | |||||
| Lunghezza d'onda centrale | λ | 1311 | nm | ||
| Limite di danno per ciascuna corsia | Pd | 5 | dBm | ||
| Potenza di ricezione media per corsia | Papà! | - Cinque.9 | - | 4 | dBm |
| Potenza di ricezione (OMAouter), per corsia | RXoma | - | - | 4.2 | dBm |
| Riflessione del ricevitore | - 26 anni. | dBm | |||
| Sensibilità del ricevitore (OMAouter), per singola corsia Nota 6 | SOMA | - Uno.9 | dBm | ||
| Chiusura dell'occhio sotto stress per PAM4 (SECQ) Nota 7 | 3.4 | dB | |||
| SECQ 10log10 ((Ceq), corsia sotto prova | 3.4 | ||||
| OMAester di ciascuna corsia di aggressore | 4.2 dBm |
Nota 6: Sensibilità del ricevitore (OMAouter), ogni corsia (max) è informativa ed è definita per un trasmettitore con un valore di SECQ fino a 3,4 dB.
Nota 7: Misurato con il segnale di prova di conformità a TP3 per il BER = 2,4x10 -4
Il fattore di forma QSFP-DD fornisce una soluzione compatta e ad alta densità per la trasmissione dei dati 400G, consentendo un utilizzo efficiente dello spazio all'interno delle apparecchiature di rete.
Nel complesso, il modulo trasmettitore TQS-QGM5-31DCR 400G QSFP-DD DR4 è progettato per la trasmissione dati ad alta velocità a lungo raggio su fibra monomodo in ambienti di data center.Le sue caratteristiche e specifiche lo rendono adatto per applicazioni ad alta larghezza di banda che richiedono una connettività affidabile ed efficiente all'interno dell'architettura di rete del data center.
Distanza di trasmissione: mentre il modulo standard supporta una distanza di trasmissione fino a 500 metri,può essere possibile personalizzare il modulo per supportare distanze più lunghe o più brevi in base alle esigenze specificheQuesta personalizzazione può aiutare a garantire prestazioni ottimali e compatibilità con l'infrastruttura di rete.
Intervallo di temperatura: se l'applicazione richiede il funzionamento in ambienti con condizioni di temperatura al di fuori dell'intervallo standard da 0°C a +70°C,la personalizzazione può essere considerata per espandere o restringere la gamma di temperature per soddisfare i vostri requisiti ambientali specifici.
Tipo di connettore: mentre il modulo standard viene fornito con un connettore MPO-12, la personalizzazione può comportare l'utilizzo di un tipo di connettore diverso, come LC o altre opzioni,in base alle preferenze di infrastruttura di rete e connettività.
Consumo di energia: possono essere disponibili opzioni di personalizzazione per ottimizzare il consumo di energia in base al budget energetico o agli obiettivi di efficienza energetica.Questo può comportare l'adeguamento dell'utilizzo di energia o l'implementazione di funzionalità di risparmio energetico senza compromettere le prestazioni.
Caratteristiche diagnostiche: a seconda delle esigenze di monitoraggio e diagnostica, la personalizzazione può comportare l'inclusione o l'esclusione di caratteristiche diagnostiche specifiche,come il monitoraggio ottico digitale (DOM) o l'interfaccia di monitoraggio diagnostico digitale (DDMI), per fornire un monitoraggio in tempo reale e la comunicazione dei parametri critici.
Fornire supporto tecnico online 24 ore su 24, 7 giorni su 7 per il trasmettitore 400G.
Fornire servizi gratuiti di manutenzione del prodotto, come la sostituzione gratuita del prodotto.
Fornire formazione gratuita sui prodotti e servizi post-vendita.
Fornire servizi di consulenza professionale sui prodotti.
Fornire supporto ai prodotti e servizi di personalizzazione.
400G Transceiver viene spedito in una scatola di cartone con schiuma protettiva all'interno. La scatola deve essere etichettata con il nome del prodotto e il numero di serie. Il prodotto viene poi inserito in un contenitore di spedizione,che sarà sigillato con un sigillo sicuro,Il contenitore viene quindi spedito all'indirizzo del cliente.
