| Marchio: | Trixon |

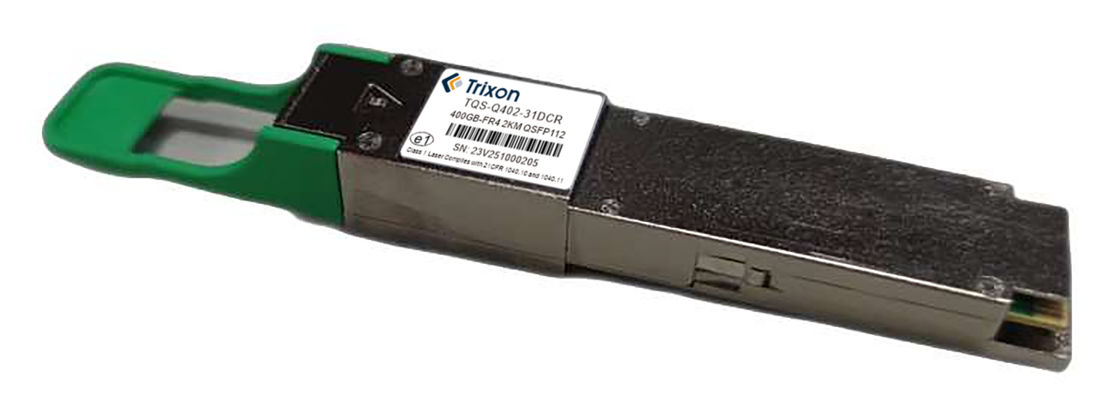

| Numero di modello: | TQS-Q402-31DCR |
| MOQ: | Negoziabile |
| prezzo: | Negoziabile |
| Condizioni di pagamento: | T/T, L/C |
Caratteristiche:
Prestazioni ottiche
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità |
| Trasmettitore | |||||
| Lunghezza d'onda L1 | λ1 | 1264.5 | 1271 | 1277.5 | nm |
| Lunghezza d'onda L2 | λ2 | 1284.5 | 1291 | 1297.5 | nm |
| Lunghezza d'onda L3 | λ3 | 1304.5 | 1311 | 1317.5 | nm |
| Lunghezza d'onda L4 | λ4 | 1324.5 | 1331 | 1337.5 | nm |
| SMSR | 30 | dB | |||
| Potenza di lancio media per corsia | Pout | - Tre. Tre.2 | 4.4 | dBm | |
| OMA esterno, ogni corsia | OMAouter | 3.7 | dBm | ||
| Trasmettitore e chiusura occhio di dispersione per PAM4 | TDECQ | 3.4 | dB | ||
| TECQ - TECQ | 2.5 | dB | |||
| Tolleranza di perdita di ritorno ottico | TOL | 17.1 | dB | ||
| PoUT medio (disattivazione del laser) | - Si ', si '. | - | - 16 anni. | dBm | |
| Proporzione di estinzione, ogni corsia | Pronto soccorso | 3.5 | - | - | dB |
| Tempo di transizione del trasmettitore | 17 | ps | |||
| RIN17.1OMA | RIN | -136 | dB/Hz | ||
| Trasmettitore riflettente | Tr | - 26 anni. | dB | ||
| Parametro | Il simbolo | Min. | Tipo. | Max. | Unità |
| Ricevitore | |||||
| Lunghezza d'onda L0 | λ0 | 1264.5 | 1271 | 1277.5 | nm |
| Lunghezza d'onda L1 | λ1 | 1284.5 | 1291 | 1297.5 | nm |
| Lunghezza d'onda L2 | λ2 | 1304.5 | 1311 | 1317.5 | nm |
| Lunghezza d'onda L3 | λ3 | 1324.5 | 1331 | 1337.5 | nm |
| Damage threshold, each lane | Pd | 5.4 | dBm | ||
| Potenza di ricezione media per corsia*Nota 1 | Papà! | - Sette.2 | - | 4.4 | dBm |
| Potenza di ricezione (OMAouter), per corsia | RXoma | - | - | 3.7 | dBm |
| Riflessione del ricevitore | - 26 anni. | dBm | |||
|
Sensibilità del ricevitore (OMAouter), per corsia per TECQ < 1,4 dB per 1,4=TECQ=3,4dB |
SOMA |
- |
- |
- 4.6 -6+TECQ |
dBm |
| Sensibilità del ricevitore sotto stress (OMAouter), per singola corsia*Nota 2 | - | - | - Due.6 | dBm | |
| Chiusura dell'occhio sotto stress per PAM4 (SECQ) | 3.4 | dB | |||
| OMAester di ciascuna corsia di aggressore | 1.4 | dBm | |||
|
|
